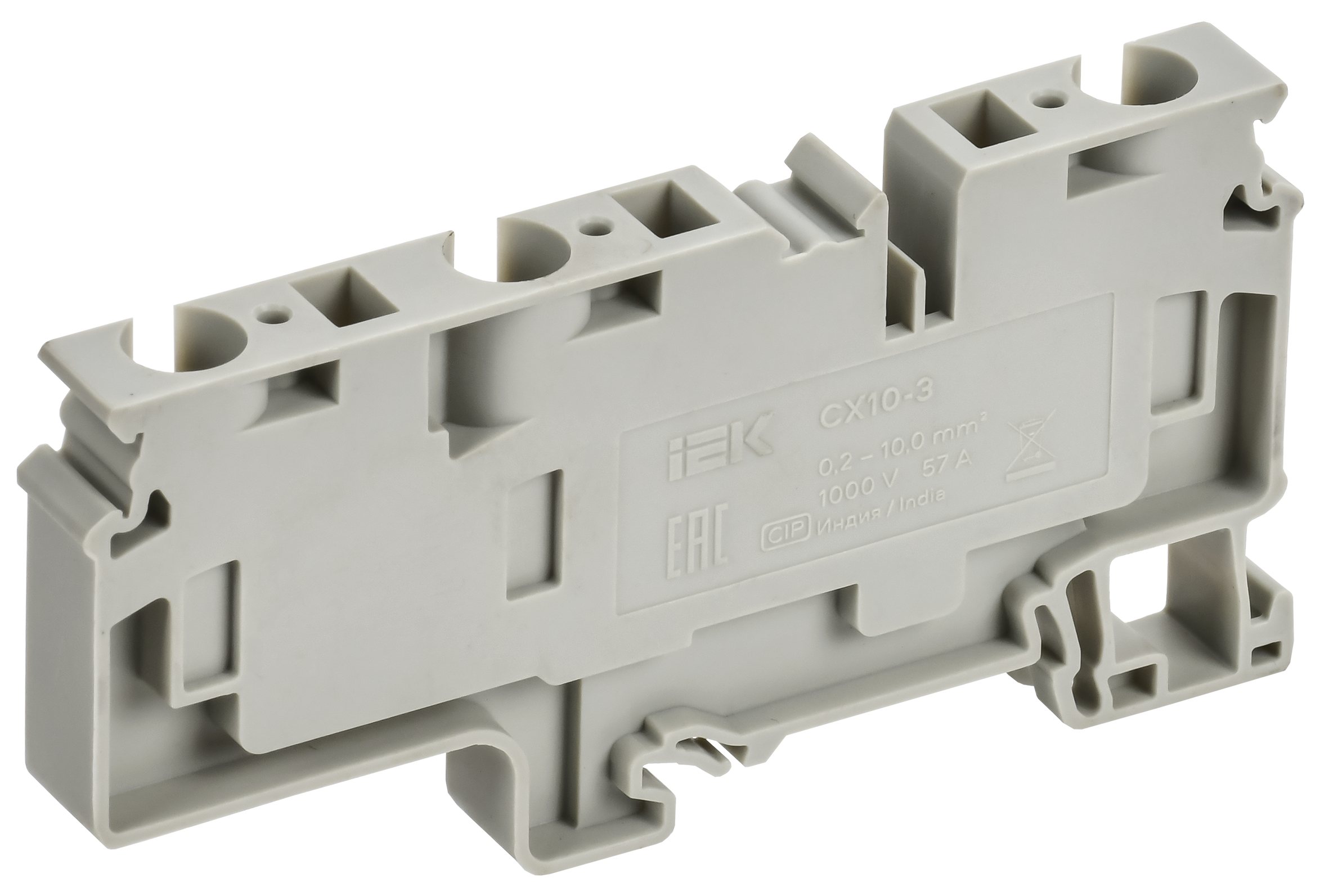

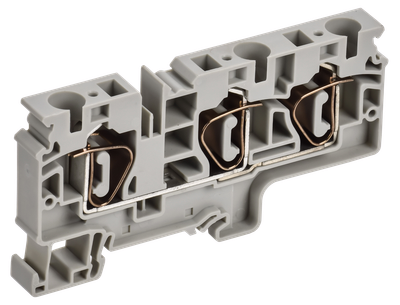

ARMAFIX Клемма пружинная CX10-3 10мм2 трехконтактная серая IEK
Новинка
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
Описание
Пружинная клемма для проводников до 10 мм2. Три терминала для подключения проводников. Пружинный зажим обеспечивает надежную фиксацию проводника.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Обеспечивают надёжный электрический контакт.
- Зажим приводится в действие инструментом (шлицевая отвертка).
- Имеют максимальную стойкость к воздействию вибрации.
- До 40% экономия времени монтажа по мпавнению с винтовой серией.
- Втычные перемычки сокращают время монтажа.
- Два ряда для шунтирования перемычек - вариативность соединений.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Ширина или размер ячейки, мм | 10.0 |
| Рабочая температура, °C | -40...85 |
| Проверенная на взрывоопасность по Ex e | Нет |
| Высота самой нижней позиции для монтажа, мм | 49.3 |
| Номин раб напряжение, В | 1000 |
| Кол-во мест крепления зажимов на уровень | 3 |
| Длина, мм | 97.60 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Материал изоляции корпуса | Термопласт |
| Количество полюсов | 1 |
| Сечение одножильного жёсткого провода, мм² | 0,2...10 |
| Место соединения | Сверху |
| Требуется торцевая изолирующая пластина | Да |
| Номин ток In, А | 57 |
| Сечение многожильного гибкого провода, мм² | 0,2...10 |
| Сечение многожильного провода с наконечником, мм² | 0,2...10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 500 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293143021 | 4630293143038 |
| Вес брутто, кг | 1.857 | 18.57 |
| Вес нетто, кг | 1.683 | 16.832 |
| Объем, м^3 | 0.005 | 0.05 |
| Длина, см | 27 | 49.9 |
| Высота, см | 5.7 | 29 |
| Ширина, см | 20.1 | 34.6 |
| Способ нанесения информации | На стикер | На стикер |
