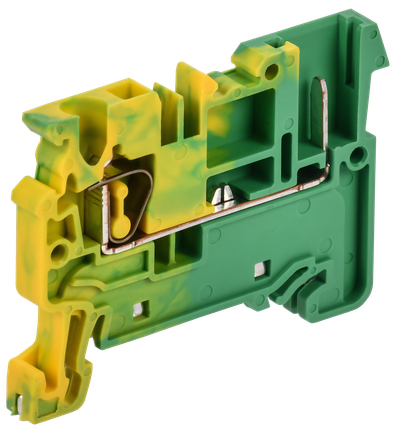

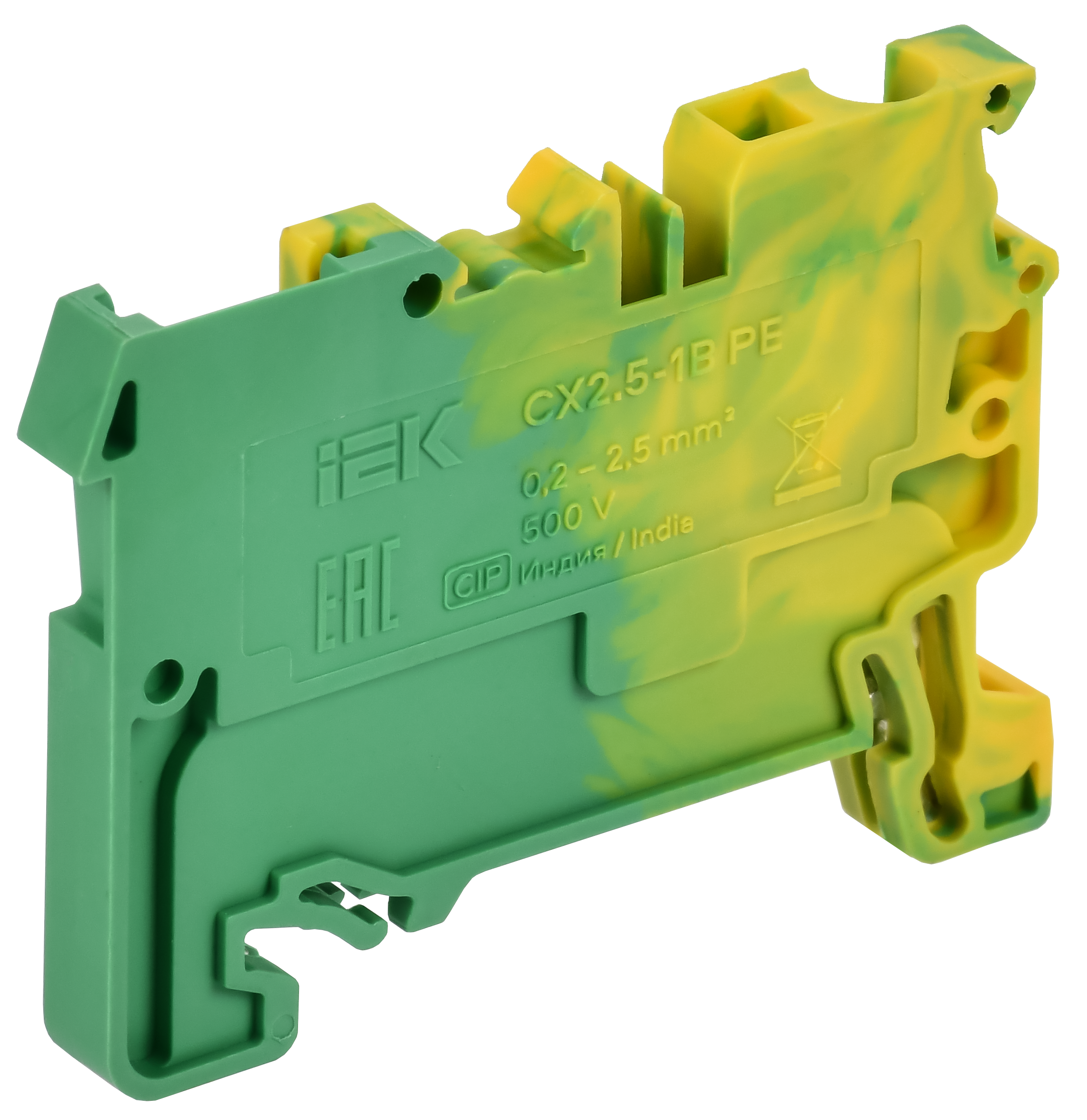

ARMAFIX Клемма пружинная CX2.5-1B PE 2,5мм2 разъемная (1 зажим 1 разъем) заземляющая IEK
Новинка
Артикул:
Основные характеристики
| Возможно использовать с функцией PEN | Да |
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Сечение многожильного провода с наконечником, мм² | 0,2...2,5 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4,0 |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
Описание
Пружинные клеммы серии CX оснащены зажимами с клеточной натяжной пружиной и подходят для различных типов проводников. Усилие зажима постоянно, что обеспечивает надежный контакт с проводником. Наличие нескольких терминалов на одной клеммной колодке позволяют подключить от 2-х до 4-х проводников к одной клемме. Пружинные клеммы максимально подходят как для типового применения, так и для условий с высокими вибронагрузками - морской и ж/д транспорт
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Обеспечивают надёжный электрический контакт.
- Зажим приводится в действие инструментом (шлицевая отвертка).
- Имеют максимальную стойкость к воздействию вибрации.
- До 40% экономия времени монтажа по сравнению с винтовой серией.
- Втычные перемычки сокращают время монтажа.
- Два ряда для шунтирования перемычек - вариативность соединений.
Технические характеристики
| Возможно использовать с функцией PEN | Да |
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Сечение многожильного провода с наконечником, мм² | 0,2...2,5 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4,0 |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Разъемное (штекерное) соединение |
| Место соединения | Сверху |
| Количество уровней | 1 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...85 |
| Ширина или размер ячейки, мм | 5 |
| Высота самой нижней позиции для монтажа, мм | 38.2 |
| Длина, мм | 50,8 |
| Требуется торцевая изолирующая пластина | Да |
| Цвет | Желто-зеленый |
| Номин напряжение изоляции Ui, В | 1000 |
Документация
Сертификаты

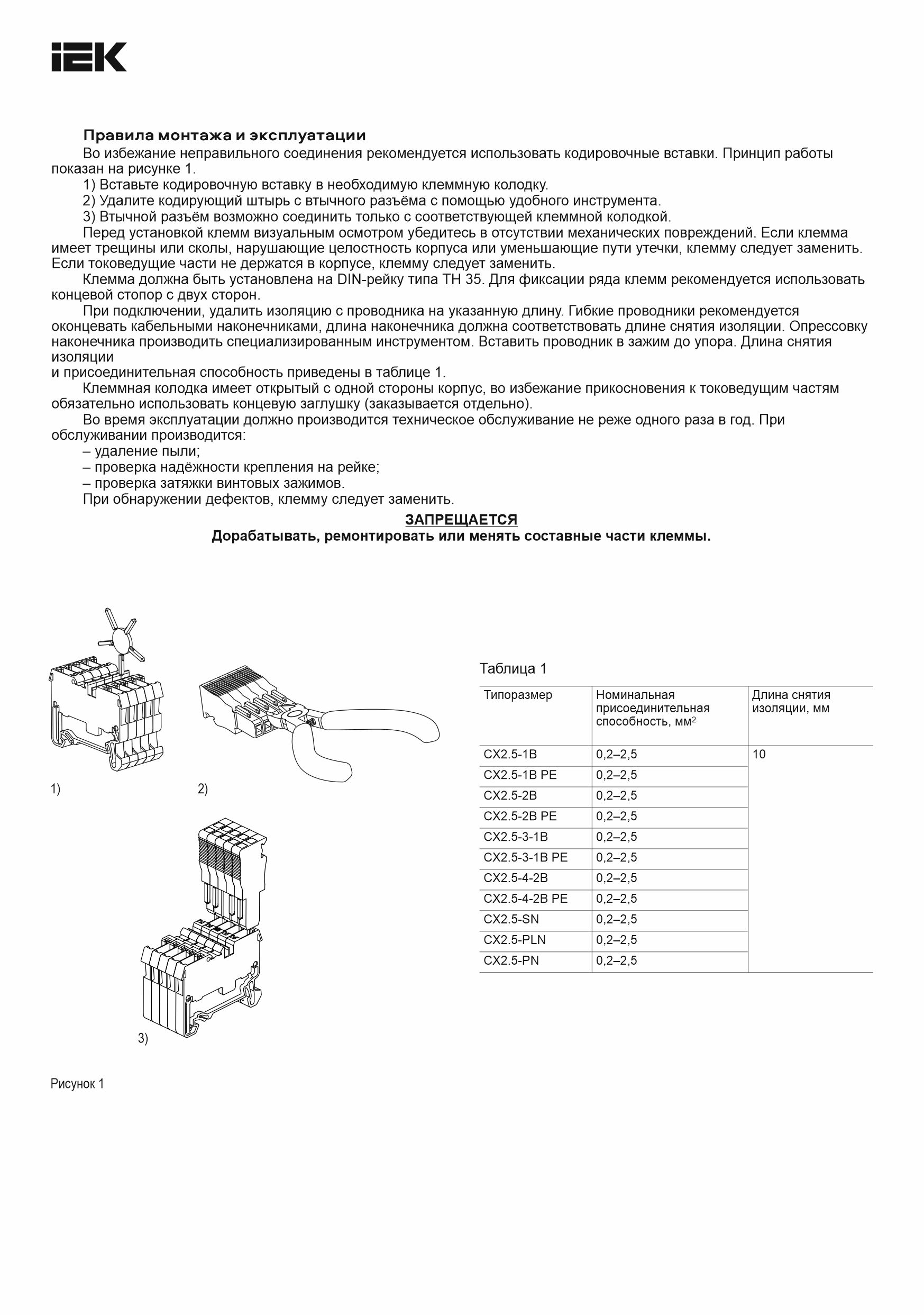

Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 100 | 2000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293144707 | 4630293144714 |
| Вес брутто, кг | 0.921 | 18.42 |
| Вес нетто, кг | 0.824 | 16.48 |
| Объем, м^3 | 0.0022 | 0.044 |
| Длина, см | 21.7 | 43.5 |
| Высота, см | 4.7 | 34.3 |
| Ширина, см | 13.5 | 29.1 |
| Способ нанесения информации | На стикер | На стикер |
