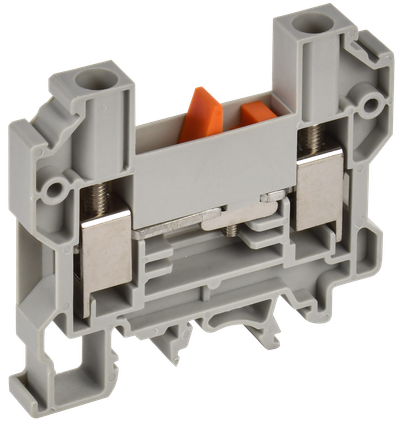

Колодка клеммная CTS-DT измерительная универсальный монтаж 10мм2 серая IEK
- Видео
Артикул:
Основные характеристики
| С тестовой розеткой | Да |
| Ширина или размер ячейки, мм | 8 |
| Рабочая температура, °C | -40...85 |
| Количество уровней | 1 |
| Тип разделения | Поворотный/выдвижной (-ая) |
Описание
Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Клеммные колодки CTS-DT измерительные используются для измерительных, управляющих и регулирующих цепей. Они обеспечивают функциональное преимущество для устройств со вспомогательными приборами и соответствующими трансформаторами.
Срок службы:
20 лет
Гарантия:
5 лет
Преимущества
- Компактная конструкция клемм.
- Легкий монтаж на DIN-рейку с помощью отвертки.
- Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
- Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
- Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
- Широкий ассортимент аксессуаров упрощает тестирование подключенных приборов.
- Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.
Технические характеристики
| С тестовой розеткой | Да |
| Ширина или размер ячейки, мм | 8 |
| Рабочая температура, °C | -40...85 |
| Количество уровней | 1 |
| Тип разделения | Поворотный/выдвижной (-ая) |
| Номин ток In, А | 57 |
| Тип электрич соединения 2 | Винтовое соединение |
| Кол-во мест крепления зажимов на уровень | 2 |
| Номин раб напряжение, В | 800 |
| Место соединения | Сбоку (поперечное) |
| Требуется торцевая изолирующая пластина | Да |
| Высота самой нижней позиции для монтажа, мм | 59 |
| Цвет | Серый |
| Сечение многожильного провода без наконечника, мм² | 1,5...10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного провода с наконечником, мм² | 1,5...10 |
| Тип электрич соединения 1 | Винтовое соединение |
| Материал изоляции корпуса | Термопласт |
| Сечение многожильного гибкого провода, мм² | 1,5...10 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 500 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084503524 | 4610084788556 |
| Вес брутто, кг | 1.489 | 14.89 |
| Вес нетто, кг | 1.5 | 15 |
| Объем, м^3 | 0.00205 | 0.0205 |
| Длина, см | 21 | 33 |
| Высота, см | 6 | 22.5 |
| Ширина, см | 12.5 | 27.5 |
| Способ нанесения информации | На стикер | На стикер |
