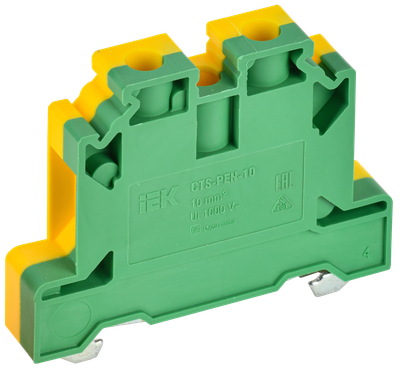

Колодка клеммная CTS-PEN заземляющая 10мм2 желто-зеленая IEK
- Видео
Артикул:
Основные характеристики
| Возможно использовать с функцией PEN | Да |
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Сечение многожильного провода с наконечником, мм² | 0,2...10 |
| Сечение многожильного гибкого провода, мм² | 0,2...10 |
| Тип электрич соединения 1 | Винтовое соединение |
Описание
Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Винтовые клеммные колодки CTS являются наиболее универсальными клеммами для управления, автоматизации, контрольно-измерительных приборов и распределения питания. Клемма заземления позволяет подключать заземляющие провода и доступна в стандартном зелено-желтом цвете.
Срок службы:
20 лет
Гарантия:
5 лет
Преимущества
- Компактная конструкция клемм.
- Легкий монтаж на DIN-рейку с помощью отвертки.
- Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
- Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
- Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
- Большой ассортимент дополнительных аксессуаров.
- Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.
Технические характеристики
| Возможно использовать с функцией PEN | Да |
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Сечение многожильного провода с наконечником, мм² | 0,2...10 |
| Сечение многожильного гибкого провода, мм² | 0,2...10 |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Место соединения | Сбоку (поперечное) |
| Количество уровней | 1 |
| Кол-во мест крепления зажимов на уровень | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...85 |
| Ширина или размер ячейки, мм | 10 |
| Высота самой нижней позиции для монтажа, мм | 48.5 |
| Длина, мм | 55 |
| Требуется торцевая изолирующая пластина | Нет |
| Цвет | Желто-зеленый |
| Номин напряжение изоляции Ui, В | 1000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 500 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084503425 | 4610084787870 |
| Вес брутто, кг | 1.827 | 18.27 |
| Вес нетто, кг | 1.85 | 18.5 |
| Объем, м^3 | 0.00305 | 0.0305 |
| Длина, см | 30.2 | 36.1 |
| Высота, см | 4.9 | 27.2 |
| Ширина, см | 10.6 | 31 |
| Способ нанесения информации | На стикер | На стикер |
