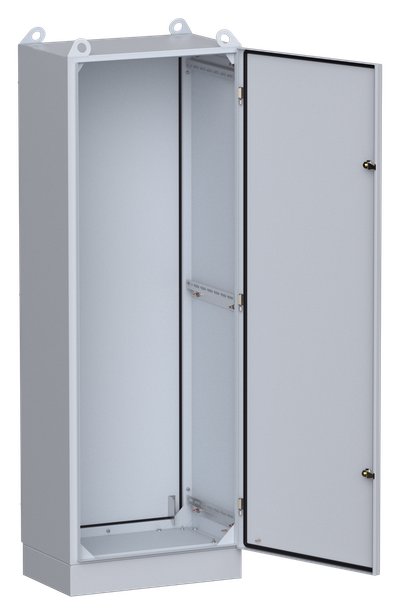

Корпус металлический ЩМП-16.6.4-0 У2 IP54 без монтажной панели IEK
Основные характеристики
| Высота, мм | 1600 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
Описание
Корпус ЩМП напольный используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Сварной металлический корпус повышенной степени защиты IP54 с цоколем и съемной монтажной панелью (монтажная панель заказывается отдельно).
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Широкий выбор аксессуаров для различных вариаций сборок (монтажные панели разной высоты, уголки, планки).
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Съемная задняя стенка обеспечивает простоту сборки, доступ к оборудованию и возможность двустороннего обслуживания.
- Конструкция включает транспортировочные проушины и цоколь 100 мм.
Особенности конструкции
Технические характеристики
| Высота, мм | 1600 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Количество модулей | - |
| Толщина стенки шкафа, мм | 1.4 |
| Толщина металла, мм | 1,4 |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
| Наличие замка в двери | Да |
| Монтажная глубина - ниши, мм | - |
| Тип дверцы - люка | Одинарный/единичный |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 55,4 |
| Количество вводов | 1 |
| Угол открытия двери, ° | 105 |
| С монтажной платой | Нет |
| Вид установки | Навесной, напольный |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Фактура поверхности | Шагрень |
| Ввод кабеля | Снизу |
| Возможно расширение | Нет |
| Тип монтажа | Поверхностного монтажа |
Документация
Сертификаты
Декларация 025 (PDF, 1.86 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 410.91 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 428.43 KB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
метизы для установки - 1 комп.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 шт.
Монтажная панель заказывается отдельно.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056099164 | 4606056099164 |
| Вес брутто, кг | 58 | 58 |
| Вес нетто, кг | 56.3 | 56.3 |
| Объем, м^3 | 0.437675 | 0.437675 |
| Длина, см | 41.5 | 175 |
| Высота, см | 177 | 41 |
| Ширина, см | 61.5 | 61 |
| Способ нанесения информации | На стикер | На стикер |
