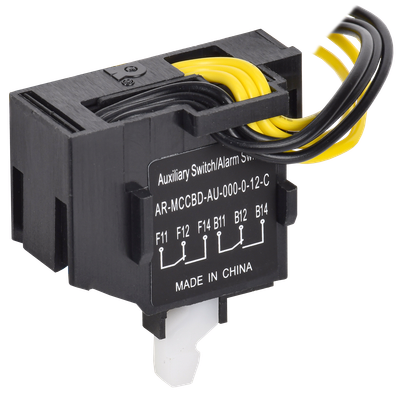

ARMAT Дополнительный контакт совмещённый с аварийным левый для MCCB типоразмер S 1NO1NC IEK

Новинка

Артикул:

Основные характеристики

Кол-во норм разомкнутых - НО контактов	2
Кол-во нормально замкнутых - НЗ контактов	2
Количество переключающих контактов	2
Совместимость	MCCB ARMAT, типоразмер S
Тип монтажа	Верхний и интегрированный монтаж

Дополнительный контакт совмещенный предназначен для комплектации ВА в литом корпусе, совмещает функции дополнительного и аварийного контактов.

Кол-во норм разомкнутых - НО контактов	2
Кол-во нормально замкнутых - НЗ контактов	2
Количество переключающих контактов	2
Совместимость	MCCB ARMAT, типоразмер S
Тип монтажа	Верхний и интегрированный монтаж
Номин раб напряжение, В	AC: 400; DC: 220
Номин ток AC-15 при номин раб напр 400В, А	0.30
Номин ток DC-13 при номин раб напр 230В, А	0.15
Условн тепловой ток доп контакта, А	3.0
Условн тепловой ток аварийного контакта, А	3.0
Износостойкость, циклов	6050
Тип подключения	В сборе с кабелем
Номин рабочий ток Ie при AC-15 230 В, А	0,3
Сечение проводника, мм²	0.3
Подходит для силового выключателя	Да
Модель или исполнение	Верхний и интегрированный монтаж

Сертификаты
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 1.458 MB)
Схемы подключения
- Схема подключения (JPG, 0.034 MB)
Дополнительные изображения
- Габаритный Чертеж (JPG, 0.054 MB)
Монтаж
- Монтаж изделия (JPG, 0.262 MB)
Информационные материалы
- Каталог «Автоматические выключатели в литом корпусе ARMAT» (PDF, 4.797 MB)

	Индивидуальная	Групповая	Транспортная
Количество	1	8	240
Единицы измерения	шт	шт	шт
Тип упаковки	ПАКЕТ ПРЯМОУГОЛЬНЫЙ	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	ЦЕЛЛОФАН	КАРТОН	ГОФРОКАРТОН СЕМИСЛОЙНЫЙ
Штрихкод	4610084709346	4610084709360	4610084709384
Вес брутто, кг	0.047	0.471	11.297
Вес нетто, кг	0.033	0.264	7.92
Объем, м^3	0.00015	0.00188	0.068512
Длина, см	15	17.7	40.6
Высота, см	1	8.3	45
Ширина, см	10	12.8	37.5
Способ нанесения информации	На стикер	На стикер	На стикер
