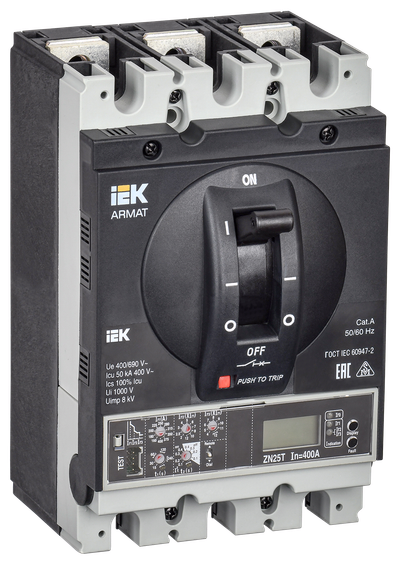

ARMAT Автоматический выключатель в литом корпусе 3P типоразмер G 50кА 250А расцепитель электронный продвинутый IEK

Основные характеристики
Номин ток, А | 250 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | EV000101 |
Описание
Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов. Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А. Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества. Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!
Преимущества
- Увеличение энергопотребности современного производства требует повышенных In и Icu автоматических выключателей. Автоматические выключатели в литом корпусе ARMAT обеспечивают надежное энергоснабжение высокотехнологичных производственных линий.
- Модификации силовых выключателей в литом корпусе ARMAT со специальными версиями расцепителей поддерживают возможность подключения по протоколу Modbus, что позволяет интегрировать их в систему диспетчеризации и мониторинга.
- Большой ресурс циклов включения и отключения гарантирует продолжительную работу автоматических выключателей в литом корпусе ARMAT. Высокая износостойкость подтверждена испытаниями, в том числе в международной независимой лаборатории.
- Стабильная работа энергосистемы в любых условиях важна для эффективности технологических процессов и безопасности людей. Автоматические выключатели в литом корпусе из линейки ARMAT обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.

Технические характеристики
Номин ток, А | 250 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | EV000101 |
Номин раб напряжение, В | 400/690 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Потери энергии, Вт | 46.9 |
Температура эксплуатации, °C | -25...60 |
Кол-во вспомогат переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич цепи | Болтовое соединение |
Частота сети, Гц | 50/60 |
Ширина, мм | 105.0 |
Высота, мм | 263.0 |
Глубина, мм | 117.4 |
Номин напряжение изоляции Ui, В | 800 |
Механич износостойкость без обслуживания, циклов | 20000 |
Тип элемента управления | Тумблер |
Вид подключения главной электрич цепи | Прочее |
Конструкция прибора | Прочее |
Режим работы | Продолжительный |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Электр износостойкость, циклов | 10000 |
Номин раб наибольшая откл способность Ics, кА | 50 |
Высота над уровнем моря, м | < 2000 |
Диапазон уставки тока расцепления, А | 500...3000 |
Моторный привод - дополнительно | Да |
Степень защиты зажимов IP | IP00 |
Номин напряжение, В | 400...690 |
Подходит для монтажа на DIN-рейку | Нет |
Вес, кг | 2.360 |
Номин продолжительный ток Iu, А | 250 |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Монтаж на DIN-рейку | Нет |
Диап регул без заде сраб расцеп короткого замык, А | - |
Относительная влажность воздуха | 90% |
Наличие электронного расцепителя | Да |
Мех износостойкость, циклов | 20000 |
С расцеплением под напряжением | Да |
Степень защиты - IP | IP20 |
