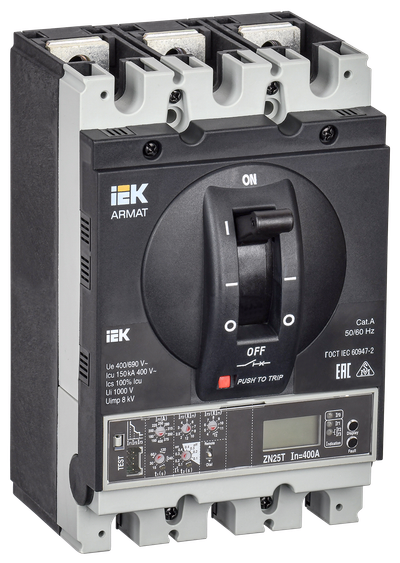

ARMAT Автоматический выключатель в литом корпусе 3P типоразмер H 150кА 250А расцепитель электронный продвинутый IEK
Основные характеристики
| Номин ток, А | 250 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 150 |
| Исполнение | Стационарное |
| Тип расцепителя | EV000101 |
Описание
Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов. Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А. Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества. Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!
Преимущества
- Увеличение энергопотребности современного производства требует повышенных In и Icu автоматических выключателей. Автоматические выключатели в литом корпусе ARMAT обеспечивают надежное энергоснабжение высокотехнологичных производственных линий.
- Модификации силовых выключателей в литом корпусе ARMAT со специальными версиями расцепителей поддерживают возможность подключения по протоколу Modbus, что позволяет интегрировать их в систему диспетчеризации и мониторинга.
- Большой ресурс циклов включения и отключения гарантирует продолжительную работу автоматических выключателей в литом корпусе ARMAT. Высокая износостойкость подтверждена испытаниями, в том числе в международной независимой лаборатории.
- Стабильная работа энергосистемы в любых условиях важна для эффективности технологических процессов и безопасности людей. Автоматические выключатели в литом корпусе из линейки ARMAT обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.
Технические характеристики
| Номин ток, А | 250 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 150 |
| Исполнение | Стационарное |
| Тип расцепителя | EV000101 |
| Номин раб напряжение, В | 400/690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 49.6 |
| Температура эксплуатации, °C | -25...60 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Частота сети, Гц | 50/60 |
| Ширина, мм | 140.0 |
| Высота, мм | 447.5 |
| Глубина, мм | 168.4 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Диапазон уставки тока расцепления, А | 500...3000 |
| Тип элемента управления | Тумблер |
| Мех износостойкость, циклов | 20000 |
| Номин раб наибольшая откл способность Ics, кА | 150 |
| Номин продолжительный ток Iu, А | 250 |
| Номин напряжение, В | 400...690 |
| Электр износостойкость, циклов | 7500 |
| Номин напряжение изоляции Ui, В | 1000 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| С расцеплением под напряжением | Да |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Вид подключения главной электрич цепи | Прочее |
| Режим работы | Продолжительный |
| Конструкция прибора | Прочее |
| Монтаж на DIN-рейку | Нет |
| Подходит для монтажа на DIN-рейку | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Степень защиты - IP | IP20 |
| Вес, кг | 6.500 |
| Механич износостойкость без обслуживания, циклов | 20000 |
| Высота над уровнем моря, м | < 2000 |
| Степень защиты зажимов IP | IP00 |
| Относительная влажность воздуха | 90% |
| Наличие электронного расцепителя | Да |
| Моторный привод - дополнительно | Да |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 6 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 2 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084351422 | 4610084351439 |
| Вес брутто, кг | 6.5 | 13 |
| Вес нетто, кг | 6.4 | 12.8 |
| Объем, м^3 | 0.014316 | 0.034165 |
| Длина, см | 30.3 | 43.8 |
| Высота, см | 22.5 | 24.3 |
| Ширина, см | 21 | 32.1 |
| Способ нанесения информации | На стикер | На стикер |
