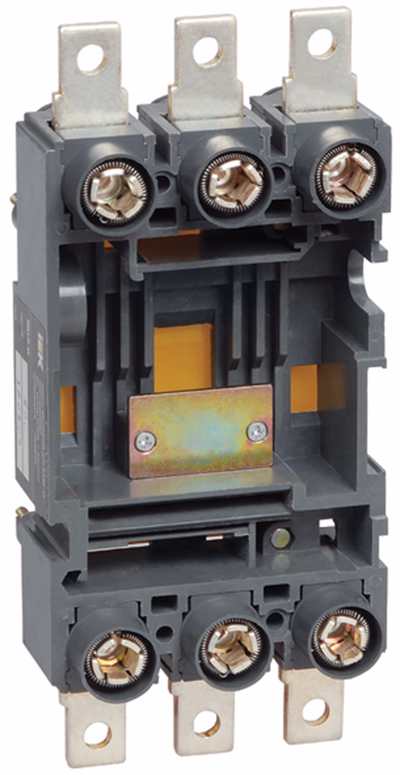

Панель ПМ1/П-32 втычная с передним присоединением для установки ВА88-32 IEK
Артикул:
Основные характеристики
| Тип монтажной панели | втычная |
| Совместимость с авт выкл | ВА88-32 |
| Присоединение проводников | переднее |
| Количество полюсов | 3 |
| Версия адаптированная для шин | Нет |
Описание
Панели предназначены для комплектации автоматических выключателей серии ВА88, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии.
Панели монтажные предназначены для преобразования выключателя серии ВА88 стационарного исполнения в выключатель втычного (ПМ1) и выдвижного (ПМ2) исполнения.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Качественные материалы.
- Длительный срок службы.
- Возможность реализации втычного (ПМ1) и выдвижного (ПМ2) исполнения ВА88.
Технические характеристики
| Тип монтажной панели | втычная |
| Совместимость с авт выкл | ВА88-32 |
| Присоединение проводников | переднее |
| Количество полюсов | 3 |
| Версия адаптированная для шин | Нет |
| Версия для встроенного монтажа | Нет |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Номин ток In, А | 125 |
| Климатическое исполнение | УХЛ3 |
| Вес, кг | ≤ 0,9 |
| Номин раб напряжение, В | 400 |
| Номин частота, Гц | 50 |
Документация
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 18 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056089295 | 4606056089301 |
| Вес брутто, кг | 0.95 | 17.1 |
| Вес нетто, кг | 0.765 | 16.625 |
| Объем, м^3 | 0.001301 | 0.023418 |
| Длина, см | 17 | 35 |
| Высота, см | 9 | 26 |
| Ширина, см | 8 | 28.5 |
| Способ нанесения информации | На стикер | На стикер |
