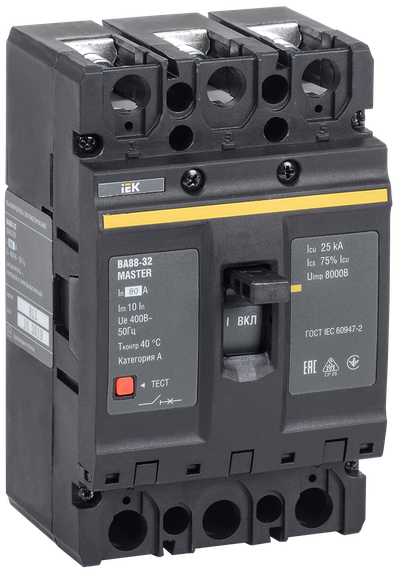

Выключатель автоматический ВА88-32 3Р 80А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 80А 25кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А80
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 80А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А80
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Подходит для монтажа на DIN-рейкуНет
Номин импульсное выдерживаемое напряжение, кВ8
Степень защиты - IPIP30
Высота над уровнем моря, м< 2000
Номин продолжительный ток Iu, А80
Номин напряжение, В400...400
Режим работыПродолжительный
Уставка теплового расцепителя, А80
Диап регул без заде сраб расцеп короткого замык, А-
Относительная влажность воздуха50%
Номин напряжение изоляции Ui, В800
Тип элемента управленияТумблер
Мех износостойкость, циклов< 8500
Уставка электромагнитного расцепителя Im, А10 In
Вес, кг1.400
Электр износостойкость, циклов< 2500
Степень защиты зажимов IPIP00
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0
Климатическое исполнениеIEK_V0000009
Моторный привод - дополнительноДа
Конструкция прибораВстраиваемое устройство расширения
Номин раб наибольшая откл способность Ics, кА18,75
Диапазон уставки тока расцепления, А800
С расцеплением под напряжениемДа
Наличие электронного расцепителяНет

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество16
    Единицы измеренияштшт
    Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
    Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060566592454606056659252
    Вес брутто, кг1.358.1
    Вес нетто, кг1.37.8
    Объем, м^30.0023570.014144
    Длина, см15.732
    Высота, см12.517
    Ширина, см1026
    Способ нанесения информацииНа стикерНа стикер
