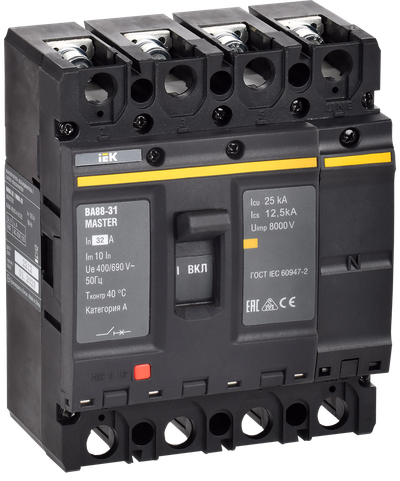

Выключатель автоматический ВА88-31 4P 32А 25кА MASTER IEK
Новинка
Артикул:
Основные характеристики
| Номин ток, А | 32 |
| Количество полюсов | 4 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 15 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Преимущества
- Обеспечивают защиту нейтрали
- Совместимы с аксессуарами трехполюсных автоматических выключателей соответствующего типоразмера с термомагнитным расцепителем
- Большой выбор дополнительных устройств — реализация любых требований проекта.
- Широкий ассортимент — организация схем АВР любой сложности.
- Установка в вертикальном или горизонтальном положениях без снижения технических характеристик.
Технические характеристики
| Номин ток, А | 32 |
| Количество полюсов | 4 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 15 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 400...690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 25 |
| Температура эксплуатации, °C | -40…60 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Частота сети, Гц | 50 |
| Ширина, мм | 103.0 |
| Высота, мм | 135.0 |
| Глубина, мм | 87.0 |
| Степень защиты - IP | IP20 |
| Степень защиты зажимов IP | IP00 |
| С расцеплением под напряжением | Да |
| Конструкция прибора | Прочее |
| Наличие электронного расцепителя | Нет |
| Подходит для монтажа на DIN-рейку | Нет |
| Моторный привод - дополнительно | Да |
| Тип элемента управления | Тумблер |
| Диап регул без заде сраб расцеп короткого замык, А | 500 |
| Номин напряжение изоляции Ui, В | 800 |
| Номин продолжительный ток Iu, А | 32 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Климатическое исполнение | УХЛ3 |
| Диапазон уставки тока расцепления, А | 32 |
| Номин напряжение, В | 400...690 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Высота над уровнем моря, м | < 2000 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Режим работы | Продолжительный |
| Номин раб наибольшая откл способность Ics, кА | 11,25 |
Документация
Сертификаты
Паспорта и РЭ
Модели для проектировщиков
Комплектация
Паспорт - 1 экз.
Крепёжные элементы для присоединения внешних проводников - 1 компл.
Крепёжные элементы для установки на монтажную панель - 1 компл.
Межфазные перегородки - 6шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293041983 | 4630293041990 |
| Вес брутто, кг | 1.2 | 14.6 |
| Вес нетто, кг | 1.1 | 13.2 |
| Объем, м^3 | 0.001594 | 0.0230637 |
| Длина, см | 13.8 | 33 |
| Высота, см | 10.5 | 24.1 |
| Ширина, см | 11 | 29 |
| Способ нанесения информации | На стикер | На стикер |
