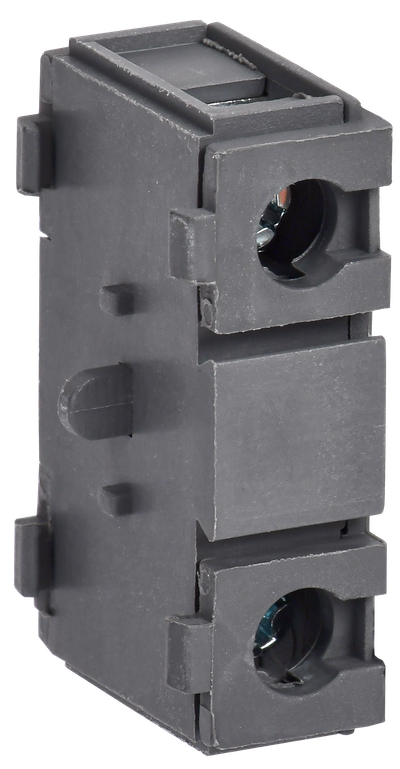

KARAT Контакт вспомогательный для ВРК 160-1600А IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ВРК 160-1600А |
| Тип монтажа | Боковое крепление |
Описание
Вспомогательный контакт предназначен для сигнализации положения силовых контактов выключателя-разъединителя KARAT IEK - включено или отключено (1NC контакт).
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Удобство использования.
- Возможность устанавливать самостоятельно на производстве заказчиком.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ВРК 160-1600А |
| Тип монтажа | Боковое крепление |
| Номин рабочий ток Ie при AC-15 230 В, А | 6 |
| Сечение проводника, мм² | 2х0,75...2,5 |
| Условн тепловой ток доп контакта, А | 16.0 |
| Подходит для количества полюсов | 3 |
| Номин напряжение изоляции Ui, В | 1000 |
| Подходит для силового выключателя | Да |
| Износостойкость, циклов | 1500 |
| Номин ток AC-15 при номин раб напр 400В, А | 4.00 |
| Номин ток AC-15 при номин раб напр 230В, А | 6.00 |
| Индикация срабатывания | Нет |
| Номин ток DC-13 при номин раб напр 24В, А | 2.0 |
| Тип подключения | Втычное соединение |
| Номин раб напряжение, В | 690 |
| Цоколь - патрон лампы | Нет |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Декларация 037 (PDF, 2.66 MB)
Декларация 037 (PDF, 1.53 MB)
Сертификат 004 (PDF, 1.24 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 1.99 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 50 | 400 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | |||
| Материал упаковки | |||
| Штрихкод | 4610084396799 | 4610084396805 | 4610084396812 |
| Вес брутто, кг | 0.019 | 0.95 | 7.6 |
| Вес нетто, кг | |||
| Объем, м^3 | 0.000096 | 0.0048 | 0.0384 |
| Длина, см | 6.4 | 22 | 46 |
| Высота, см | 3.7 | 9 | 25.1 |
| Ширина, см | 5.6 | 15.5 | 33.1 |
| Способ нанесения информации |
