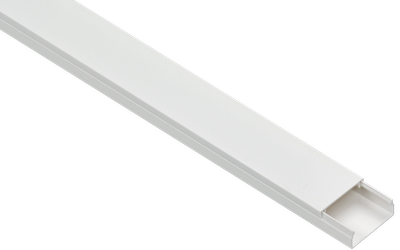

Кабель-канал магистральный 40х16 ЭЛЕКОР (30м) IEK
Основные характеристики
| Цвет | Чисто белый |
| Ширина, мм | 40 |
| Высота, мм | 16 |
| Подходит для обеспеч целостности цепи | Да |
| Защитное покрытие поверхности | Прочее |
Описание
Кабель-канал магистральный ЭЛЕКОР с крышкой. Предназначен для эстетичной прокладки кабелей различного типа, их защиты от механических повреждений с возможностью установки электроустановочных изделий в подъемные коробки типа КМКУ. Выпускается в отрезках длиной 2 метра с двойным замком, перфорацией с шагом 200мм по всей длине основания короба. Материал: ПВХ (материал соответствует классу (категории) FV(ПВ)0 по ГОСТ 28779-90). Цвет: белый.
Срок службы:
25 лет
Гарантия:
24 года
Преимущества
- Обеспечение электробезопасности (дополнительная изоляция электропроводки).
- Предохранение проводки от механических повреждений.
- Исключение возможного пожара при коротком замыкании.
- Ограничение несанкционированного доступа к проводке.
- Упрощение монтажа электропроводки при строительстве и реконструкции зданий.
- Обеспечение быстрого доступа к проводке в аварийной ситуации.
- Возможность быстрой модернизации и дополнения проводки.
Особенности конструкции
Технические характеристики
| Цвет | Чисто белый |
| Ширина, мм | 40 |
| Высота, мм | 16 |
| Подходит для обеспеч целостности цепи | Да |
| Защитное покрытие поверхности | Прочее |
| Длина, мм | 2000 |
| Вид или марка материала | ПВХ (PVC) |
| Площадь внутреннего поперечного сечения, см² | 4,75 |
| Кол-во в упаковке | 15 |
| Монтажная температура, °C | -5...60 |
| Распространяет горение | Нет |
| Кол-во пост перегородок-разделителей | 0 |
| Материал | Пластик |
| Способ или тип крепления | Перфорация на основании |
| Категория стойкости к горению по ГОСТ 28779 | FV(ПВ)0 |
| Температура транспортировки и хранения, °C | -25...60 |
| Номер цвета RAL | 9010 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 100 |
| Степень защиты - IP | IP40 |
| Тип крышки | Съемная |
| Процент заполнения внутреннего объема, процентов | не более 40% от поперечного сечения |
| Полезное сечение, мм² | 475 |
Документация
Сертификаты
Отрицательное решение (PDF, 1.01 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Экспертное заключение (PDF, 43.32 KB)
Сертификат добровольный (PDF, 447.12 KB)
Сертификат 043 (PDF, 2.11 MB)
Сертификат 043 (PDF, 421.13 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отрицательное решение (PDF, 1.00 MB)
Сертификат добровольный (PDF, 952.49 KB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Экспертное заключение (PDF, 440.64 KB)
Сертификат добровольный (PDF, 316.88 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 30 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4607055284681 | 4607055283684 |
| Вес брутто, кг | 0.5 | 7.5 |
| Вес нетто, кг | 0.504 | 7.56 |
| Объем, м^3 | 0.00128 | 0.0192 |
| Длина, см | 200 | 200 |
| Высота, см | 1.6 | 8 |
| Ширина, см | 4 | 12 |
| Способ нанесения информации | На изделие | На стикер |
