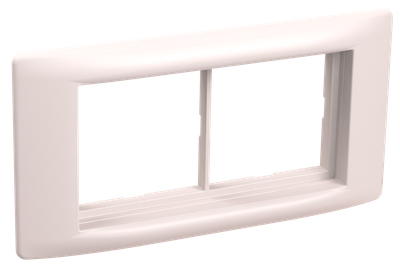

PRIMER Рамка и суппорт на 4 модуля 60мм для кабель-каналов 80х40 и 150х60 белый IEK
Основные характеристики
| Цвет | Белый |
| Материал | Пластик |
| Количество постов | 5 |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Степень защиты - IP | IP20 |
Описание
Рамка и суппорт на 4 модуля (2 поста 45х45 мм / 4 модуля 45х22,5). Предназначены для монтажа модульных электроустановочных изделий 45х45 в кабельные-каналы серии ПРАЙМЕР типоразмеров 80х40 и 150х60 (ширина монтажной ниши 60 мм)*. Материал: полистирол. Цвет: белый. *Для установки рамки и суппорта в основание кабель-канала 150х60 ПРАЙМЕР необходимо использовать несущую перегородку: CKK-40D-NP-150-060-K01. Для последующего закрытия короба - 2 крышки: CKK-40D-KR75-K01
Срок службы:
25 лет
Гарантия:
2 года
Преимущества
- Плавные формы, надежное крепление.
- Единое дизайнерское исполнение с кабель-каналом.
Технические характеристики
| Цвет | Белый |
| Материал | Пластик |
| Количество постов | 5 |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Степень защиты - IP | IP20 |
| Поле для надписи или информац поверхность | Нет |
| С откидной крышкой | Нет |
| Количество постов по вертикали | 1 |
| Ширина, мм | 126 |
| Подходит для установки в кабель-канал | Да |
| Ориентация монтажа | Горизонтальный (-ая) |
| Высота, мм | 65 |
| Монтажная ширина - ниши, мм | 60 |
| Способ или тип крепления | Прочее |
| Размер посадочного места ЭУИ, мм | 45х45 |
| Количество постов по горизонтали | 4 |
| Прозрачный | Нет |
| Цвет по RAL | 9010 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Сертификат добровольный (PDF, 952.49 KB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отрицательное решение (PDF, 1.01 MB)
Экспертное заключение (PDF, 440.64 KB)
Экспертное заключение (PDF, 329.46 KB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 160 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056394290 | 4606056182774 | 4606056182781 |
| Вес брутто, кг | 0.027 | 0.269 | 4.301 |
| Вес нетто, кг | 0.027 | 0.27 | 4.3 |
| Объем, м^3 | 0.000607 | 0.00607 | 0.09712 |
| Длина, см | 22 | 14 | 64 |
| Высота, см | 3 | 18 | 37 |
| Ширина, см | 9 | 19 | 41 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
