Кабель-канал парапетный 150х60 (основание) ПРАЙМЕР IEK
Основные характеристики
Цвет | Чисто белый |
Ширина, мм | 150 |
Глубина, мм | 60 |
Крышки в комплекте с кабель-каналом | Нет |
Длина, мм | 2000 |
Описание

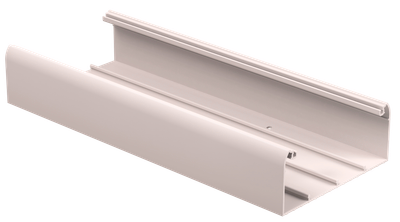

Основание кабель-канала парапетного 150х60 ПРАЙМЕР. Поставляется без крышки. Предназначено для прокладки кабелей различного типа, установки электроустановочных изделий и организации рабочего места. При установке крышки: CKK-40D-KR125-K01 используется для сборки кабель-канала магистрального типа (без возможности установки модульных электроустановочных изделий 45х45). При установке двух крышек: CKK-40D-KR75-K01 и несущей разделительной перегородки: CKK-40D-NP-150-060-K01 используется для сборки кабель-канала с возможностью установки модульных электроустановочных изделий 45х45*. Выпускается в отрезках длиной 2 метра с самоклеющейся защитной пленкой по всей длине основания. Возможность установки перегородки (до 3-х штук) для разделения внутреннего пространства кабель-канала. Монтажные отверстия (с горизонтальным и вертикальным расположением) по всей длине основания короба с диаметром отверстий 6,5 мм, шаг перфорации – 250 мм. Материал: ПВХ. Цвет: белый. *для установки ЭУИ 45х45 необходимы рамка и суппорт универсальная на 2 модуля** или рамка и суппорт на 4 или 6 модулей (ширина монтажной ниши 60 мм; CKK-40D-RSU4-060-K01 / CKK-40D-RSU6-060-K01) **2 модуля (1 пост 45х45 мм / 2 модуля 45х22,5); 4 модуля (2 поста 45х45 мм / 4 модуля 45х22,5); 6 модулей (3 поста 45х45 мм / 6 модулей 45х22,5)
Срок службы:
25 лет
Гарантия:
2 года
Преимущества
- Организация рабочего места.
- Обеспечение электробезопасности (дополнительная изоляция электропроводки).
- Предохранение проводки от механических повреждений.
- Исключение возможного пожара при коротком замыкании.
- Ограничение несанкционированного доступа к проводке.
- Упрощение монтажа электропроводки при строительстве и реконструкции зданий.
- Обеспечение быстрого доступа к проводке в аварийной ситуации.
- Возможность быстрой модернизации и дополнения проводки.
Особенности конструкции
Технические характеристики
Цвет | Чисто белый |
Ширина, мм | 150 |
Глубина, мм | 60 |
Крышки в комплекте с кабель-каналом | Нет |
Длина, мм | 2000 |
Симметричный | Да |
Тип конструкции прямоугольный | Да |
Материал | Пластик |
Вид или марка материала | ПВХ (PVC) |
Свободный от галогенов | Нет |
Номер цвета RAL | 9010 |
Конструкция задней стенки - внутр сторона | Прочее |
Защитная пленка | Нет |
С канальным соединителем | Нет |
Перфорация в основании для монтажа | Да |
Полезное сечение, мм² | 7800 |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Экспертное заключение (PDF, 4.320 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат добровольный отраслевой (PDF, 0.930 MB)
Сертификат ТР ЕАЭС (PDF, 0.353 MB)
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Сертификат добровольный отраслевой (PDF, 0.309 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.575 MB)
Сертификат добровольный отраслевой (PDF, 0.286 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
Revit, База оборудования (ZIP, 89.463 MB)
Revit, Семейство rvt (RVT, 16.004 MB)
3D-модель, STEP-формат (STEP, 0.301 MB)
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 2 | 8 |
Единицы измерения | м | м |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056182415 | 4606056182422 |
Вес брутто, кг | 2.45 | 9.8 |
Вес нетто, кг | 1.44 | 5.76 |
Объем, м^3 | 0.01435 | 0.0574 |
Длина, см | 200 | 203 |
Высота, см | 5 | 14.5 |
Ширина, см | 15 | 19.5 |
Способ нанесения информации | На изделие | На стикер |
