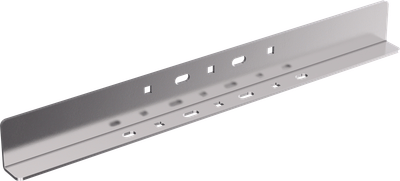

Пластина соединительная усиленная LESTA h=150мм IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 20 |
| Длина, мм | 400 |
| Защитное покрытие поверхности | EV000253 |
| Материал | Сталь |
Описание
Применяется для увеличения несущей способности лестничных лотков на пролетах более трех метров. Для монтажа необходимо применять комплект соединительный КС М6х16.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Конструкция лестничного лотка предусматривает перфорацию как на боковине, так и в основании лонжерона.
- Применение усиленных пластин позволяет увеличить несущую способность кабельной трассы путем установки пластин для соединения прямых элементов трассы.
- Для соединения двух лотков потребуется 24 комплекта КС М6х16 (8шт. на боковину лонжерона и 4шт. в основании).
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 20 |
| Длина, мм | 400 |
| Защитное покрытие поверхности | EV000253 |
| Материал | Сталь |
| Вертикал-поворотный или шарнирный | Нет |
| Цвет | Светло-серый |
| Подходит для лотка высотой, мм | 150 |
| Подходит для кабель-канала | Да |
| Вес, кг | 1,19 |
| Толщина цинкового покрытия, мкм | 5 |
| Толщина металла, мм | 2,5 |
| Горизонт-поворотный или шарнирный | Нет |
| Подходит для проволочного лотка | Нет |
| Класс стойкости к коррозии | 1 |
| Подходит для проволоки проволочного лотка , мм | - |
| Подходит для лотка шириной, мм | 200...600 |
| Подходит для лестничного лотка | Да |
| Вид или марка материала | Сталь оцинкованная |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Да |
| Высота, мм | 138 |
| Тип соединения | Винтовой разъем |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | |
| Материал упаковки | |
| Штрихкод | 4610084015973 |
| Вес брутто, кг | 12.1 |
| Вес нетто, кг | |
| Объем, м^3 | 0.0029988 |
| Длина, см | 40 |
| Высота, см | 15.3 |
| Ширина, см | 4.9 |
