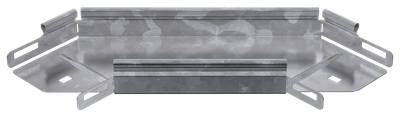

ESCA 5 Поворот 90град 35х150-0,8 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Отклонение - угол | 90 |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 6 |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 35 |
| Отклонение - угол | 90 |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 6 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Исполнение для больших расст-усиленный | Нет |
| Перфорация в основании для монтажа | Нет |
| Длина, мм | 440 |
| Цвет | Светло-серый |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Ширина ответвления, мм | 150 |
| Высота кабельного лотка , мм | 35 |
| Перфорированная боковая стенка | Нет |
| Вес, кг | 0,61 |
| Толщина цинкового покрытия, мкм | 55 |
| Степень защиты - IP | IP00 |
| Изменение направления | Горизонтальный (-ая) |
| Ширина, мм | 150 |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 0.8 |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293450198 | 4630293450198 |
| Вес брутто, кг | 0.61 | 0.61 |
| Вес нетто, кг | 0.61 | 0.61 |
| Объем, м^3 | 0.002387 | 0.002387 |
| Длина, см | 44 | 44 |
| Высота, см | 3.5 | 3.5 |
| Ширина, см | 15.5 | 15.5 |
| Способ нанесения информации | На стикер | На стикер |
