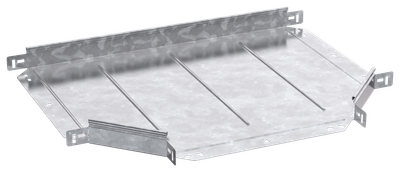

ESCA 5 Разветвитель Т-образный 50х400-0,8 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 50 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 50 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 3,01 |
| Класс стойкости к коррозии | 6 |
| Материал | Сталь |
| Вид или марка материала | Прочее |
| Высота, мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Длина, мм | 720 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Толщина металла, мм | 0,8 |
| Толщина цинкового покрытия, мкм | 55 |
| Ширина ответвления, мм | 400 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина, мм | 400 |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Номер цвета RAL | 7047 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293445101 | 4630293445101 |
| Вес брутто, кг | 3.01 | 3.01 |
| Вес нетто, кг | 3.01 | 3.01 |
| Объем, м^3 | 0.020269 | 0.020269 |
| Длина, см | 72 | 72 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 55.2 | 55.2 |
| Способ нанесения информации | На стикер | На стикер |
