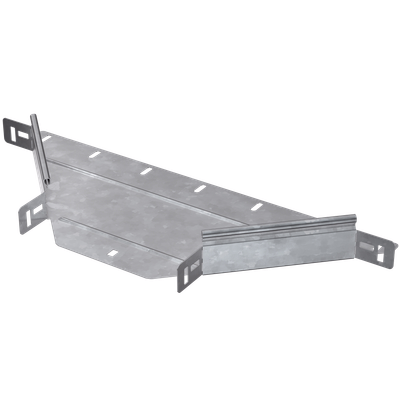

ESCA 7 Отвод Т-образный 50х200-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 50 |
| Толщина металла, мм | 1,5 |
| Высота, мм | 50 |
| Монтажная температура, °C | -50...40 |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 50 |
| Толщина металла, мм | 1,5 |
| Высота, мм | 50 |
| Монтажная температура, °C | -50...40 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 1,14 |
| Температура эксплуатации, °C | -50...40 |
| Ширина, мм | 200 |
| Класс стойкости к коррозии | 6 |
| Вид или марка материала | Прочее |
| Толщина цинкового покрытия, мкм | 55 |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Ширина ответвления, мм | 200 |
| Подходит для обеспеч целостности цепи | Нет |
| Нержавеющая сталь травлёная | Нет |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Длина, мм | 520 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084476422 | 4610084476422 |
| Вес брутто, кг | 1.14 | 1.14 |
| Вес нетто, кг | 1.14 | 1.14 |
| Объем, м^3 | 0.005542 | 0.005542 |
| Длина, см | 52 | 52 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
