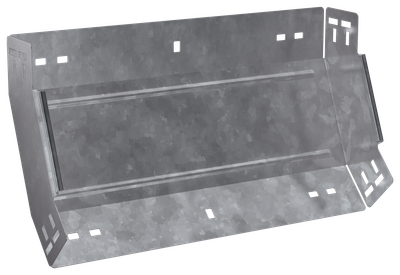

ESCA 5 Поворот вертикальный внутренний 45град 80х300-1,2 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 6 |
| Длина, мм | 245 |
| Толщина цинкового покрытия, мкм | 55 |
| Цвет | Светло-серый |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Изменение направления | Вертикально восходящий (внутренний) |
| Ширина ответвления, мм | 300 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Материал | Сталь |
| Ширина, мм | 300 |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 1,13 |
| Высота кабельного лотка , мм | 80 |
| Толщина металла, мм | 1.2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293472800 | 4630293472800 |
| Вес брутто, кг | 1.13 | 1.13 |
| Вес нетто, кг | 1.13 | 1.13 |
| Объем, м^3 | 0.006181 | 0.006181 |
| Длина, см | 24.5 | 24.5 |
| Высота, см | 8.3 | 8.3 |
| Ширина, см | 30.4 | 30.4 |
| Способ нанесения информации | На стикер | На стикер |
