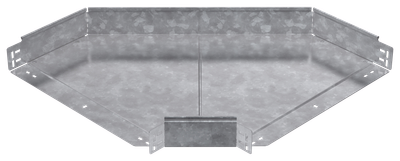

ESCA 5 Поворот 90град 80х600-1,2 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 80 |
| Толщина цинкового покрытия, мкм | 55 |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 80 |
| Толщина цинкового покрытия, мкм | 55 |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
| Вес, кг | 6,02 |
| Ширина, мм | 600 |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Прочее |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Высота кабельного лотка , мм | 80 |
| Модель или исполнение | Интегрированный разъем |
| Исполнение для больших расст-усиленный | Нет |
| Перфорированная боковая стенка | Нет |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 6 |
| Температура эксплуатации, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Толщина металла, мм | 1.2 |
| Длина, мм | 1079 |
| Цвет | Светло-серый |
| Отклонение - угол | 90 |
| Ширина ответвления, мм | 600 |
| Перфорация в основании для монтажа | Нет |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293477027 | 4630293477027 |
| Вес брутто, кг | 6.02 | 6.02 |
| Вес нетто, кг | 6.02 | 6.02 |
| Объем, м^3 | 0.055673 | 0.055673 |
| Длина, см | 107.9 | 107.9 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 63.7 | 63.7 |
| Способ нанесения информации | На стикер | На стикер |
