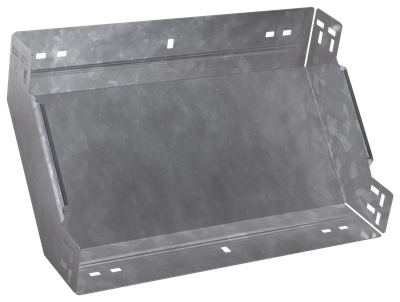

ESCA 7 Поворот вертикальный внутренний 90град 100х300-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Толщина цинкового покрытия, мкм | 55 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 309 |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Толщина цинкового покрытия, мкм | 55 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 309 |
| Ширина ответвления, мм | 300 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Толщина металла, мм | 1.5 |
| Степень защиты - IP | IP00 |
| Перфорированная боковая стенка | Нет |
| Отклонение - угол | 90 |
| Нержавеющая сталь травлёная | Нет |
| Вес, кг | 2,01 |
| Цвет | Светло-серый |
| Перфорация в основании для монтажа | Нет |
| Ширина, мм | 300 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Высота кабельного лотка , мм | 100 |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084479027 | 4610084479027 |
| Вес брутто, кг | 2.01 | 2.01 |
| Вес нетто, кг | 2.01 | 2.01 |
| Объем, м^3 | 0.011026 | 0.011026 |
| Длина, см | 30.9 | 30.9 |
| Высота, см | 11.7 | 11.7 |
| Ширина, см | 30.5 | 30.5 |
| Способ нанесения информации | На стикер | На стикер |
