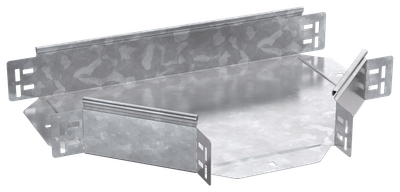

ESCA 5 Разветвитель Т-образный 100х150-1,2 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 55 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 470 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 55 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 470 |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 2,04 |
| Конструктивное исполнение | Тройник горизонтальный |
| Ширина, мм | 150 |
| Толщина металла, мм | 1,2 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 6 |
| Ширина ответвления, мм | 150 |
| Высота, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293490262 | 4630293490262 |
| Вес брутто, кг | 2.04 | 2.04 |
| Вес нетто, кг | 2.04 | 2.04 |
| Объем, м^3 | 0.01481 | 0.01481 |
| Длина, см | 47 | 47 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 31.2 | 31.2 |
| Способ нанесения информации | На стикер | На стикер |
