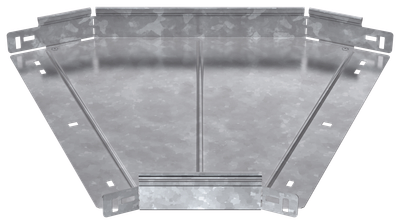

ESCA 7 Поворот 45град 50х400-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 50 |
| Ширина ответвления, мм | 400 |
| Нержавеющая сталь травлёная | Нет |
| Материал | Сталь |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 50 |
| Ширина ответвления, мм | 400 |
| Нержавеющая сталь травлёная | Нет |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Длина, мм | 531 |
| Вес, кг | 2,5 |
| Исполнение для больших расст-усиленный | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Толщина цинкового покрытия, мкм | 55 |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Цвет | Светло-серый |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 6 |
| Толщина металла, мм | 1.5 |
| Высота кабельного лотка , мм | 50 |
| Перфорация в основании для монтажа | Нет |
| Ширина, мм | 400 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084477474 | 4610084477474 |
| Вес брутто, кг | 2.5 | 2.5 |
| Вес нетто, кг | 2.5 | 2.5 |
| Объем, м^3 | 0.011652 | 0.011652 |
| Длина, см | 53.1 | 53.1 |
| Высота, см | 5.2 | 5.2 |
| Ширина, см | 42.2 | 42.2 |
| Способ нанесения информации | На стикер | На стикер |
