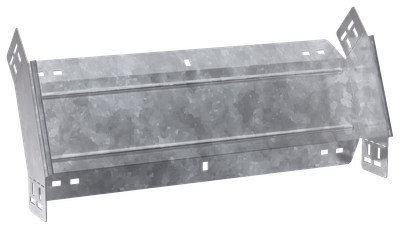

ESCA 7 Поворот вертикальный внешний 45град 100х600-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 100 |
| Ширина, мм | 600 |
| Степень защиты - IP | IP00 |
| Ширина ответвления, мм | 600 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 600 |
| Высота, мм | 100 |
| Ширина, мм | 600 |
| Степень защиты - IP | IP00 |
| Ширина ответвления, мм | 600 |
| Материал | Сталь |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 1.5 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Исполнение для больших расст-усиленный | Нет |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 55 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Класс стойкости к коррозии | 6 |
| Высота кабельного лотка , мм | 100 |
| Вес, кг | 2,04 |
| Длина, мм | 264 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084478655 | 4610084478655 |
| Вес брутто, кг | 2.04 | 2.04 |
| Вес нетто, кг | 2.04 | 2.04 |
| Объем, м^3 | 0.018238 | 0.018238 |
| Длина, см | 26.4 | 26.4 |
| Высота, см | 11.4 | 11.4 |
| Ширина, см | 60.6 | 60.6 |
| Способ нанесения информации | На стикер | На стикер |
