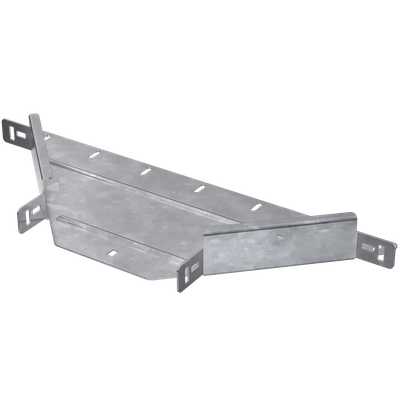

ESCA 7 Отвод Т-образный 100х300-2,0 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 800 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Ширина, мм | 381.0 |
| Исполнение для больших расст-усиленный | Да |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 800 |
| Высота кабельного лотка , мм | 50 |
| Материал | Сталь |
| Ширина, мм | 381.0 |
| Исполнение для больших расст-усиленный | Да |
| Нержавеющая сталь травлёная | Нет |
| Высота, мм | 809 |
| Длина, мм | 199.0 |
| Степень защиты - IP | IP20 |
| Номер цвета RAL | 1018 |
| Цвет | Светло-серый |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 55 |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 1,2 |
| Температура эксплуатации, °C | -5...40 |
| Ширина ответвления, мм | 800 |
| Подходит для обеспеч целостности цепи | Да |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -10...50 |
| Вес, кг | 0,24 |
| Конструктивное исполнение | Ответвитель Т-образный вверх прямой |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
Документация

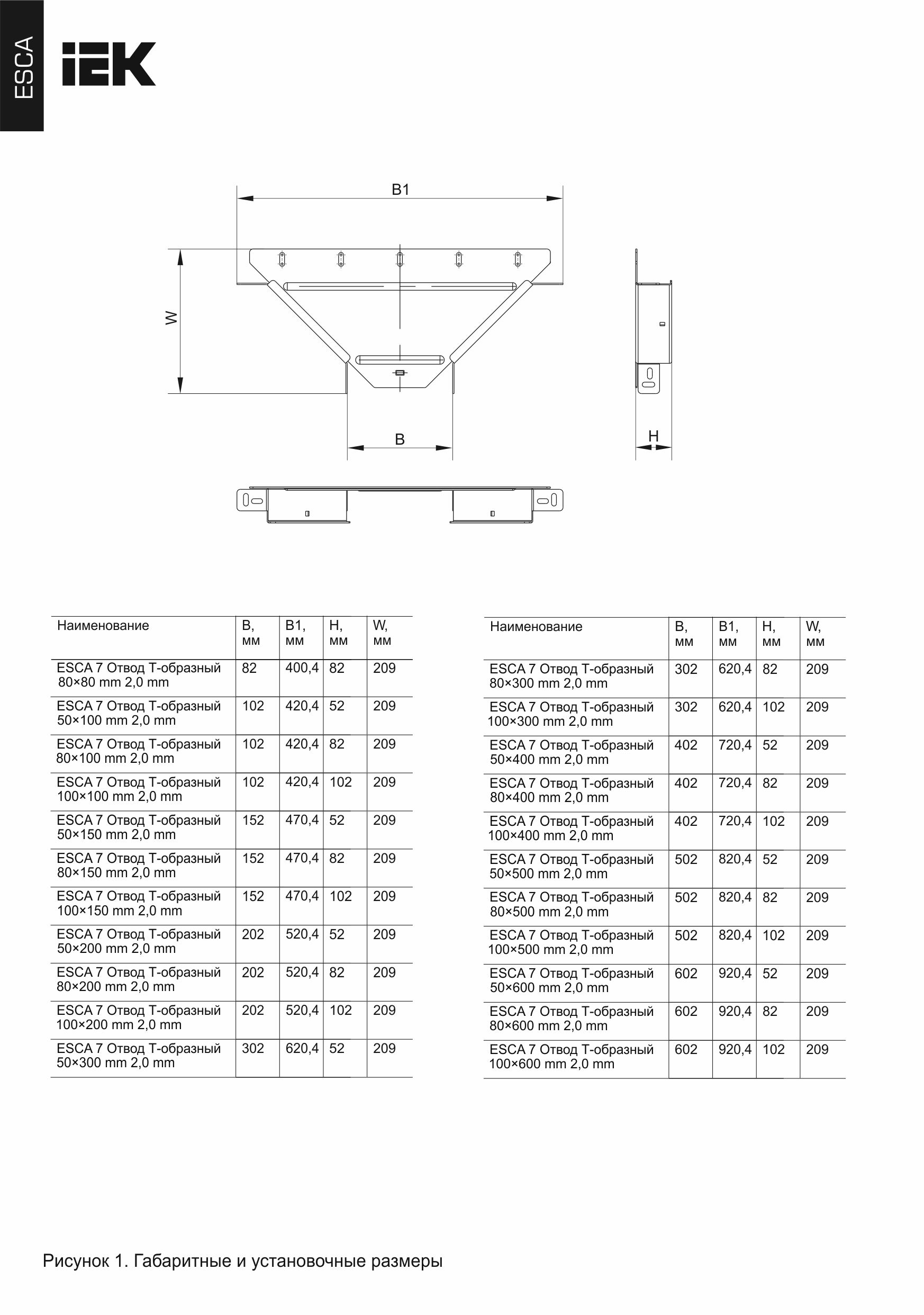

Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084490077 | 4610084490077 |
| Вес брутто, кг | 2.25 | 2.25 |
| Вес нетто, кг | 2.25 | 2.25 |
| Объем, м^3 | 0.013217 | 0.013217 |
| Длина, см | 62 | 62 |
| Высота, см | 10.2 | 10.2 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
