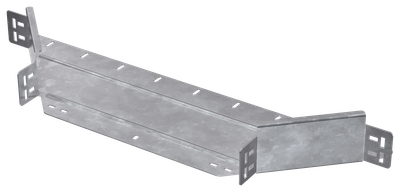

ESCA 7 Отвод Т-образный 80х400-2,0 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 720 |
| Модель или исполнение | Интегрированный разъем |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота кабельного лотка , мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 720 |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Ширина ответвления, мм | 400 |
| Материал | Сталь |
| Высота, мм | 80 |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 6 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия, мкм | 55 |
| Цвет | Светло-серый |
| Ширина, мм | 400 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Прочее |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура, °C | -50...40 |
| Вес, кг | 2,45 |
| Толщина металла, мм | 2 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084490091 | 4610084490091 |
| Вес брутто, кг | 2.45 | 2.45 |
| Вес нетто, кг | 2.45 | 2.45 |
| Объем, м^3 | 0.012339 | 0.012339 |
| Длина, см | 72 | 72 |
| Высота, см | 8.2 | 8.2 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
