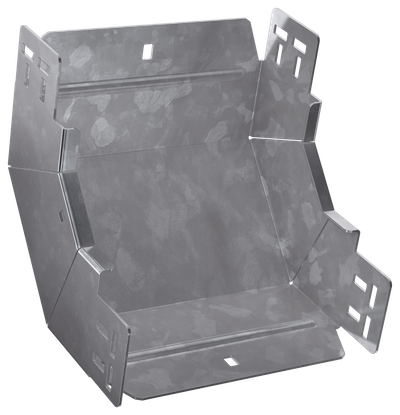

ESCA 7 Поворот вертикальный внутренний 90град 80х150-2,0 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Перфорация в основании для монтажа | Нет |
| Монтажная температура, °C | -50...40 |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 80 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Перфорация в основании для монтажа | Нет |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Высота кабельного лотка , мм | 80 |
| Толщина цинкового покрытия, мкм | 55 |
| Подходит для обеспеч целостности цепи | Нет |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Класс стойкости к коррозии | 6 |
| Отклонение - угол | 90 |
| Ширина ответвления, мм | 150 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 150 |
| Длина, мм | 265 |
| Степень защиты - IP | IP00 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 1,48 |
| Толщина металла, мм | 2.0 |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084492385 | 4610084492385 |
| Вес брутто, кг | 1.48 | 1.48 |
| Вес нетто, кг | 1.48 | 1.48 |
| Объем, м^3 | 0.005002 | 0.005002 |
| Длина, см | 26.5 | 26.5 |
| Высота, см | 12.1 | 12.1 |
| Ширина, см | 15.6 | 15.6 |
| Способ нанесения информации | На стикер | На стикер |
