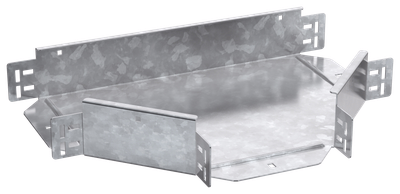

ESCA 7 Разветвитель Т-образный 100х200-2,0 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Класс стойкости к коррозии | 6 |
| Ширина ответвления, мм | 200 |
| Монтажная температура, °C | -50...40 |
Описание
Разветвитель Т-образный горизонтальный предназначен для организации Т-образного ответвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Класс стойкости к коррозии | 6 |
| Ширина ответвления, мм | 200 |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 200 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 2 |
| Материал | Сталь |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 520 |
| Степень защиты - IP | IP00 |
| Высота, мм | 100 |
| Вес, кг | 4,12 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Конструктивное исполнение | Тройник горизонтальный |
| Толщина цинкового покрытия, мкм | 55 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084491241 | 4610084491241 |
| Вес брутто, кг | 4.12 | 4.12 |
| Вес нетто, кг | 4.12 | 4.12 |
| Объем, м^3 | 0.019253 | 0.019253 |
| Длина, см | 52 | 52 |
| Высота, см | 10.2 | 10.2 |
| Ширина, см | 36.3 | 36.3 |
| Способ нанесения информации | На стикер | На стикер |
