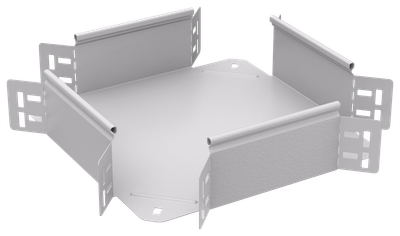

ESCA 5 Крестовина 80х100-0,8 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 100 |
Описание
Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 100 |
| Защитное покрытие поверхности | Порошковая окраска |
| Ширина ответвления, мм | 100 |
| Температура эксплуатации, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Чисто белый |
| Толщина металла, мм | 0,8 |
| Высота, мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Степень защиты - IP | IP00 |
| Вид или марка материала | Прочее |
| Длина, мм | 307 |
| Номер цвета RAL | 9016 |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 1,14 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293435539 | 4630293435539 |
| Вес брутто, кг | 1.14 | 1.14 |
| Вес нетто, кг | 1.14 | 1.14 |
| Объем, м^3 | 0.007634 | 0.007634 |
| Длина, см | 30.7 | 30.7 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 30.7 | 30.7 |
| Способ нанесения информации | На стикер | На стикер |
