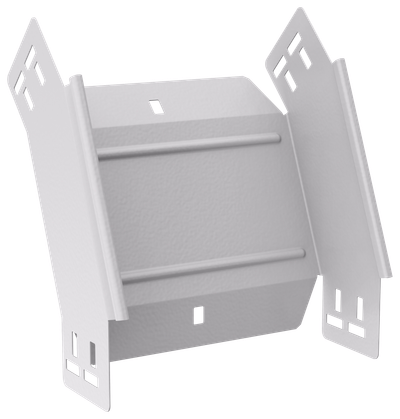

ESCA 5 Поворот вертикальный внешний 45град 100х150-0,8 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Ширина, мм | 150 |
| Исполнение для больших расст-усиленный | Нет |
| Нержавеющая сталь травлёная | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Вид или марка материала | Прочее |
| Ширина ответвления, мм | 150 |
| Цвет | Чисто белый |
| Материал | Сталь |
| Толщина металла, мм | 0.8 |
| Номер цвета RAL | 9016 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Защитное покрытие поверхности | Порошковая окраска |
| Длина, мм | 264 |
| Вес, кг | 0,51 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293460845 | 4630293460845 |
| Вес брутто, кг | 0.51 | 0.51 |
| Вес нетто, кг | 0.51 | 0.51 |
| Объем, м^3 | 0.004675 | 0.004675 |
| Длина, см | 26.4 | 26.4 |
| Высота, см | 11.5 | 11.5 |
| Ширина, см | 15.4 | 15.4 |
| Способ нанесения информации | На стикер | На стикер |
