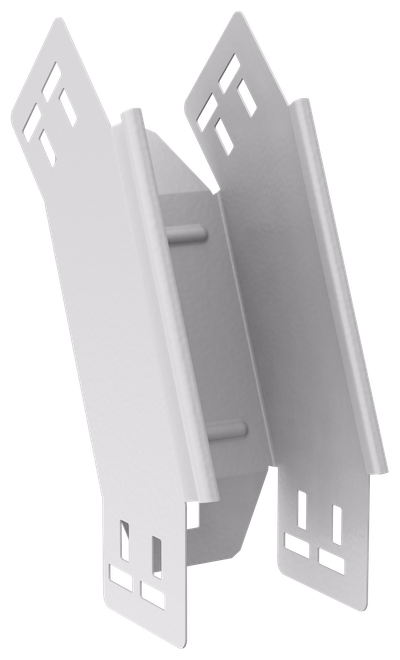

ESCA 5 Поворот вертикальный внешний 45град 80х80-0,8 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 80 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 80 |
| Вес, кг | 0,35 |
| Материал | Сталь |
| Толщина металла, мм | 0.8 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Цвет | Чисто белый |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 9016 |
| Защитное покрытие поверхности | Порошковая окраска |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 249 |
| Ширина ответвления, мм | 80 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Монтажная температура, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Высота кабельного лотка , мм | 80 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293443688 | 4630293443688 |
| Вес брутто, кг | 0.35 | 0.35 |
| Вес нетто, кг | 0.35 | 0.35 |
| Объем, м^3 | 0.001987 | 0.001987 |
| Длина, см | 24.9 | 24.9 |
| Высота, см | 9.5 | 9.5 |
| Ширина, см | 8.4 | 8.4 |
| Способ нанесения информации | На стикер | На стикер |
