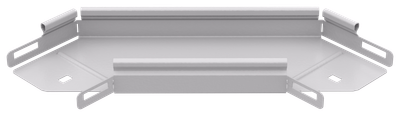

ESCA 5 Поворот 90град 35х100-0,8 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 35 |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Температура эксплуатации, °C | -50...40 |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 35 |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Порошковая окраска |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Ширина, мм | 100 |
| Номер цвета RAL | 9016 |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 35 |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Прочее |
| Длина, мм | 369 |
| Цвет | Чисто белый |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 0.8 |
| Ширина ответвления, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Материал | Сталь |
| Отклонение - угол | 90 |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 0,38 |
Документация
Сертификаты
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293439667 | 4630293439667 |
| Вес брутто, кг | 0.38 | 0.38 |
| Вес нетто, кг | 0.38 | 0.38 |
| Объем, м^3 | 0.001356 | 0.001356 |
| Длина, см | 36.9 | 36.9 |
| Высота, см | 3.5 | 3.5 |
| Ширина, см | 10.5 | 10.5 |
| Способ нанесения информации | На стикер | На стикер |
