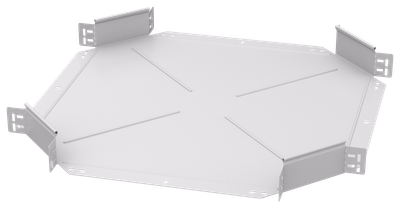

ESCA 5 Крестовина 100х500-1,2 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Чисто белый |
| Модель или исполнение | Интегрированный разъем |
Описание
Крестовина предназначена для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота кабельного лотка , мм | 100 |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Чисто белый |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Монтажная температура, °C | -50...40 |
| Высота, мм | 100 |
| Длина, мм | 819 |
| Ширина ответвления, мм | 500 |
| Материал | Сталь |
| Защитное покрытие поверхности | Порошковая окраска |
| Толщина металла, мм | 1,2 |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 9016 |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Ширина, мм | 500 |
| Вес, кг | 6,47 |
| Температура эксплуатации, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293442841 | 4630293442841 |
| Вес брутто, кг | 6.47 | 6.47 |
| Вес нетто, кг | 6.47 | 6.47 |
| Объем, м^3 | 0.067746 | 0.067746 |
| Длина, см | 81.9 | 81.9 |
| Высота, см | 10.1 | 10.1 |
| Ширина, см | 81.9 | 81.9 |
| Способ нанесения информации | На стикер | На стикер |
