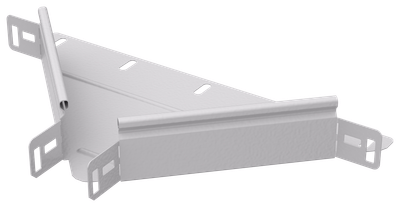

ESCA 5 Отвод Т-образный 50х50-1,2 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Порошковая окраска |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Монтажная температура, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Порошковая окраска |
| Высота, мм | 50 |
| Цвет | Чисто белый |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Длина, мм | 353 |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Номер цвета RAL | 9016 |
| Ширина, мм | 50 |
| Температура эксплуатации, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Вид или марка материала | Прочее |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Ширина ответвления, мм | 50 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 1,2 |
| Вес, кг | 0,57 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293447327 | 4630293447327 |
| Вес брутто, кг | 0.57 | 0.57 |
| Вес нетто, кг | 0.57 | 0.57 |
| Объем, м^3 | 0.003582 | 0.003582 |
| Длина, см | 35.3 | 35.3 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 19.9 | 19.9 |
| Способ нанесения информации | На стикер | На стикер |
