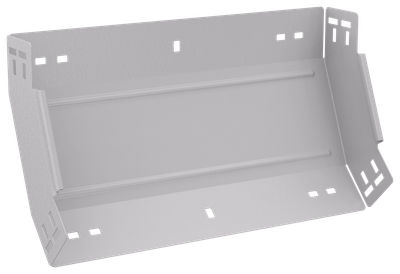

ESCA 5 Поворот вертикальный внутренний 45град 80х300-1,2 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Цвет | Чисто белый |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 1,06 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Цвет | Чисто белый |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 1,06 |
| Высота кабельного лотка , мм | 80 |
| Ширина ответвления, мм | 300 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Перфорированная боковая стенка | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Длина, мм | 245 |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорация в основании для монтажа | Нет |
| Толщина металла, мм | 1.2 |
| Толщина цинкового покрытия, мкм | 10 |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Защитное покрытие поверхности | Порошковая окраска |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Интегрированный разъем |
| Нержавеющая сталь травлёная | Нет |
| Вид или марка материала | Прочее |
| Ширина, мм | 300 |
| Отклонение - угол | 45 |
| Температура эксплуатации, °C | -50...40 |
| Номер цвета RAL | 9016 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293476600 | 4630293476600 |
| Вес брутто, кг | 1.06 | 1.06 |
| Вес нетто, кг | 1.06 | 1.06 |
| Объем, м^3 | 0.006181 | 0.006181 |
| Длина, см | 24.5 | 24.5 |
| Высота, см | 8.3 | 8.3 |
| Ширина, см | 30.4 | 30.4 |
| Способ нанесения информации | На стикер | На стикер |
