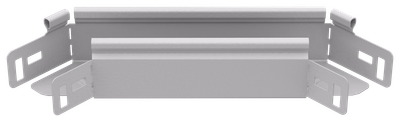

ESCA 5 Поворот 90град 50х50-1,2 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 9016 |
Описание
Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота, мм | 50 |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 9016 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура, °C | -50...40 |
| Цвет | Чисто белый |
| Отклонение - угол | 90 |
| Длина, мм | 293 |
| Высота кабельного лотка , мм | 50 |
| Толщина металла, мм | 1.2 |
| Класс стойкости к коррозии | 2 |
| Ширина, мм | 50 |
| Защитное покрытие поверхности | Порошковая окраска |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 50 |
| Вес, кг | 0,42 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293454349 | 4630293454349 |
| Вес брутто, кг | 0.42 | 0.42 |
| Вес нетто, кг | 0.42 | 0.42 |
| Объем, м^3 | 0.001215 | 0.001215 |
| Длина, см | 29.3 | 29.3 |
| Высота, см | 5 | 5 |
| Ширина, см | 8.3 | 8.3 |
| Способ нанесения информации | На стикер | На стикер |
