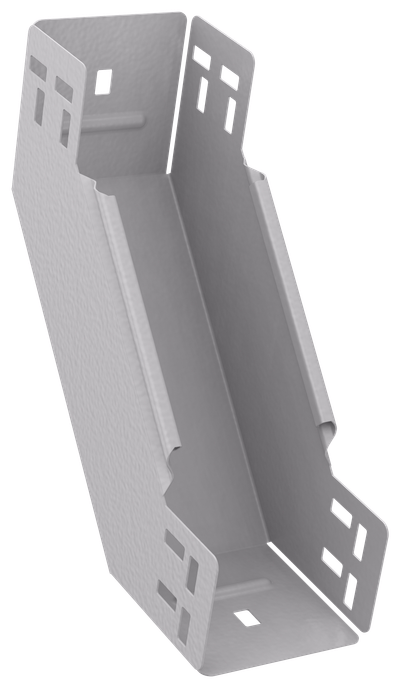

ESCA 5 Поворот вертикальный внутренний 90град 80х80-1,2 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид или марка материала | Прочее |
| Материал | Сталь |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота, мм | 80 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 80 |
| Температура эксплуатации, °C | -50...40 |
| Отклонение - угол | 90 |
| Защитное покрытие поверхности | Порошковая окраска |
| Модель или исполнение | Интегрированный разъем |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Цвет | Чисто белый |
| Вес, кг | 0,66 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 9016 |
| Длина, мм | 296 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 1.2 |
| Высота кабельного лотка , мм | 80 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Ширина ответвления, мм | 80 |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293471186 | 4630293471186 |
| Вес брутто, кг | 0.66 | 0.66 |
| Вес нетто, кг | 0.66 | 0.66 |
| Объем, м^3 | 0.002386 | 0.002386 |
| Длина, см | 29.6 | 29.6 |
| Высота, см | 9.6 | 9.6 |
| Ширина, см | 8.4 | 8.4 |
| Способ нанесения информации | На стикер | На стикер |
