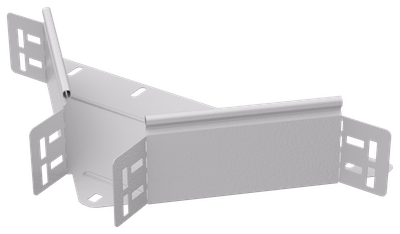

ESCA 7 Отвод Т-образный 80х80-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота кабельного лотка , мм | 80 |
| Ширина ответвления, мм | 80 |
| Толщина металла, мм | 1,5 |
| Класс стойкости к коррозии | 2 |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 80 |
| Высота кабельного лотка , мм | 80 |
| Ширина ответвления, мм | 80 |
| Толщина металла, мм | 1,5 |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 0,98 |
| Степень защиты - IP | IP00 |
| Защитное покрытие поверхности | Порошковая окраска |
| Высота, мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Номер цвета RAL | 9016 |
| Исполнение для больших расст-усиленный | Нет |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Ширина, мм | 80 |
| Модель или исполнение | Интегрированный разъем |
| Нержавеющая сталь травлёная | Нет |
| Длина, мм | 400 |
| Материал | Сталь |
| Цвет | Чисто белый |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Монтажная температура, °C | -50...40 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084479874 | 4610084479874 |
| Вес брутто, кг | 0.98 | 0.98 |
| Вес нетто, кг | 0.98 | 0.98 |
| Объем, м^3 | 0.006771 | 0.006771 |
| Длина, см | 40 | 40 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 20.9 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
