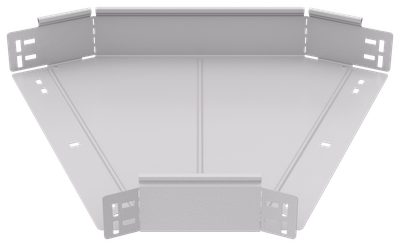

ESCA 7 Поворот 45град 80х300-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 45 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 45 |
| Перфорация в основании для монтажа | Нет |
| Вид или марка материала | Прочее |
| Изменение направления | Горизонтальный (-ая) |
| Толщина металла, мм | 1.5 |
| Цвет | Чисто белый |
| Защитное покрытие поверхности | Порошковая окраска |
| Ширина ответвления, мм | 300 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 454 |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Нержавеющая сталь травлёная | Нет |
| Ширина, мм | 300 |
| Вес, кг | 1,97 |
| Материал | Сталь |
| Номер цвета RAL | 9016 |
| Высота кабельного лотка , мм | 80 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084480894 | 4610084480894 |
| Вес брутто, кг | 1.97 | 1.97 |
| Вес нетто, кг | 1.97 | 1.97 |
| Объем, м^3 | 0.011987 | 0.011987 |
| Длина, см | 45.4 | 45.4 |
| Высота, см | 8.2 | 8.2 |
| Ширина, см | 32.2 | 32.2 |
| Способ нанесения информации | На стикер | На стикер |
