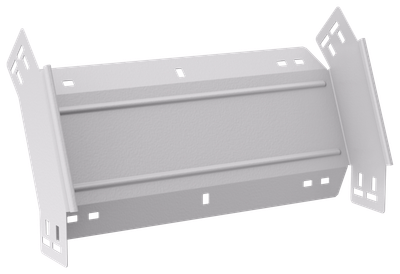

ESCA 7 Поворот вертикальный внешний 45град 80х300-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Номер цвета RAL | 9016 |
| Вид или марка материала | Прочее |
| Отклонение - угол | 45 |
Описание
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 80 |
| Номер цвета RAL | 9016 |
| Вид или марка материала | Прочее |
| Отклонение - угол | 45 |
| Монтажная температура, °C | -50...40 |
| Цвет | Чисто белый |
| Длина, мм | 249 |
| Защитное покрытие поверхности | Порошковая окраска |
| Толщина цинкового покрытия, мкм | 10 |
| Температура эксплуатации, °C | -50...40 |
| Материал | Сталь |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 1,14 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Ширина ответвления, мм | 300 |
| Ширина, мм | 300 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорированная боковая стенка | Нет |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 1.5 |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Высота кабельного лотка , мм | 80 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084481990 | 4610084481990 |
| Вес брутто, кг | 1.14 | 1.14 |
| Вес нетто, кг | 1.14 | 1.14 |
| Объем, м^3 | 0.007162 | 0.007162 |
| Длина, см | 24.9 | 24.9 |
| Высота, см | 9.4 | 9.4 |
| Ширина, см | 30.6 | 30.6 |
| Способ нанесения информации | На стикер | На стикер |
