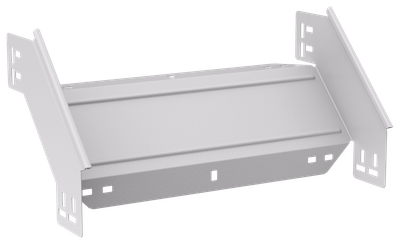

ESCA 7 Поворот вертикальный внешний 90град 100х300-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Длина, мм | 301 |
| Температура эксплуатации, °C | -50...40 |
| Вес, кг | 1,31 |
Описание
Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Длина, мм | 301 |
| Температура эксплуатации, °C | -50...40 |
| Вес, кг | 1,31 |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Нержавеющая сталь травлёная | Нет |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Высота кабельного лотка , мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Чисто белый |
| Толщина металла, мм | 1.5 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 300 |
| Защитное покрытие поверхности | Порошковая окраска |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 9016 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 300 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Степень защиты - IP | IP00 |
| Отклонение - угол | 90 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084481549 | 4610084481549 |
| Вес брутто, кг | 1.31 | 1.31 |
| Вес нетто, кг | 1.31 | 1.31 |
| Объем, м^3 | 0.011842 | 0.011842 |
| Длина, см | 30.1 | 30.1 |
| Высота, см | 12.9 | 12.9 |
| Ширина, см | 30.5 | 30.5 |
| Способ нанесения информации | На стикер | На стикер |
