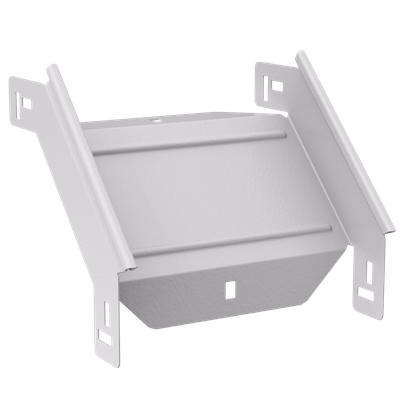

ESCA 7 Поворот вертикальный внешний 90град 50х150-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Перфорированная боковая стенка | Нет |
Описание
Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 50 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Цвет | Чисто белый |
| Номер цвета RAL | 9016 |
| Длина, мм | 230 |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 150 |
| Высота кабельного лотка , мм | 50 |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Отклонение - угол | 90 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Порошковая окраска |
| Толщина металла, мм | 1.5 |
| Класс стойкости к коррозии | 2 |
| Нержавеющая сталь травлёная | Нет |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 0,6 |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Ширина, мм | 150 |
| Материал | Сталь |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084481464 | 4610084481464 |
| Вес брутто, кг | 0.6 | 0.6 |
| Вес нетто, кг | 0.6 | 0.6 |
| Объем, м^3 | 0.002816 | 0.002816 |
| Длина, см | 23 | 23 |
| Высота, см | 7.9 | 7.9 |
| Ширина, см | 15.5 | 15.5 |
| Способ нанесения информации | На стикер | На стикер |
