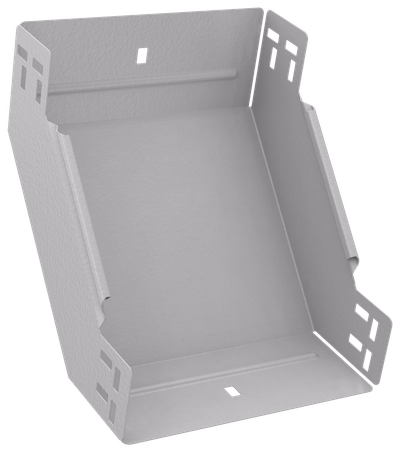

ESCA 7 Поворот вертикальный внутренний 90град 100х150-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Порошковая окраска |
| Ширина ответвления, мм | 150 |
| Перфорация в основании для монтажа | Нет |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Порошковая окраска |
| Ширина ответвления, мм | 150 |
| Перфорация в основании для монтажа | Нет |
| Материал | Сталь |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Отклонение - угол | 90 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 100 |
| Толщина металла, мм | 1.5 |
| Длина, мм | 309 |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Чисто белый |
| Номер цвета RAL | 9016 |
| Температура эксплуатации, °C | -50...40 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 150 |
| Вес, кг | 1,28 |
| Вид или марка материала | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084482379 | 4610084482379 |
| Вес брутто, кг | 1.28 | 1.28 |
| Вес нетто, кг | 1.28 | 1.28 |
| Объем, м^3 | 0.005603 | 0.005603 |
| Длина, см | 30.9 | 30.9 |
| Высота, см | 11.7 | 11.7 |
| Ширина, см | 15.5 | 15.5 |
| Способ нанесения информации | На стикер | На стикер |
