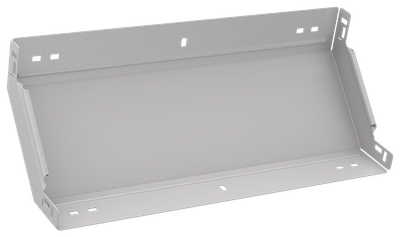

ESCA 7 Поворот вертикальный внутренний 90град 50х500-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Цвет | Чисто белый |
| Вид или марка материала | Прочее |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Цвет | Чисто белый |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Ширина, мм | 500 |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Ширина ответвления, мм | 500 |
| Защитное покрытие поверхности | Порошковая окраска |
| Длина, мм | 249 |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 50 |
| Номер цвета RAL | 9016 |
| Модель или исполнение | Интегрированный разъем |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 2,03 |
| Нержавеющая сталь травлёная | Нет |
| Отклонение - угол | 90 |
| Толщина металла, мм | 1.5 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084482508 | 4610084482508 |
| Вес брутто, кг | 2.03 | 2.03 |
| Вес нетто, кг | 2.03 | 2.03 |
| Объем, м^3 | 0.008424 | 0.008424 |
| Длина, см | 24.9 | 24.9 |
| Высота, см | 6.7 | 6.7 |
| Ширина, см | 50.5 | 50.5 |
| Способ нанесения информации | На стикер | На стикер |
