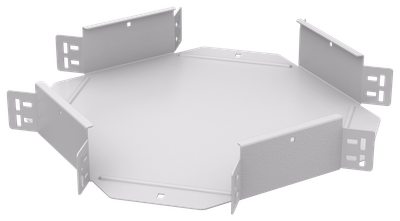

ESCA 7 Крестовина 80х150-2,0 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
Описание
Крестовина предназначена для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Порошковая окраска |
| Вид или марка материала | Прочее |
| Длина, мм | 470 |
| Класс стойкости к коррозии | 2 |
| Вес, кг | 3,38 |
| Материал | Сталь |
| Цвет | Чисто белый |
| Толщина цинкового покрытия, мкм | 10 |
| Нержавеющая сталь травлёная | Нет |
| Модель или исполнение | Интегрированный разъем |
| Высота, мм | 80 |
| Ширина ответвления, мм | 150 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина, мм | 150 |
| Толщина металла, мм | 2 |
| Номер цвета RAL | 9016 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084493566 | 4610084493566 |
| Вес брутто, кг | 3.38 | 3.38 |
| Вес нетто, кг | 3.38 | 3.38 |
| Объем, м^3 | 0.018113 | 0.018113 |
| Длина, см | 47 | 47 |
| Высота, см | 8.2 | 8.2 |
| Ширина, см | 47 | 47 |
| Способ нанесения информации | На стикер | На стикер |
