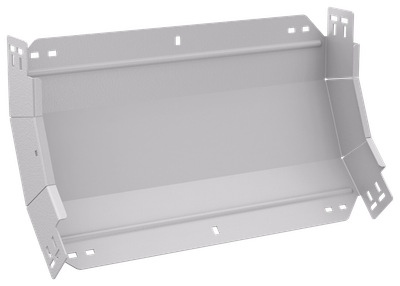

ESCA 7 Поворот вертикальный внутренний 45град 100х500-2,0 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Перфорированная боковая стенка | Нет |
| Вес, кг | 3,45 |
| Отклонение - угол | 45 |
Описание
Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Перфорированная боковая стенка | Нет |
| Вес, кг | 3,45 |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Ширина, мм | 500 |
| Вид или марка материала | Прочее |
| Длина, мм | 316 |
| Номер цвета RAL | 9016 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Высота кабельного лотка , мм | 100 |
| Цвет | Чисто белый |
| Толщина металла, мм | 2.0 |
| Ширина ответвления, мм | 500 |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Порошковая окраска |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084496215 | 4610084496215 |
| Вес брутто, кг | 3.45 | 3.45 |
| Вес нетто, кг | 3.45 | 3.45 |
| Объем, м^3 | 0.019027 | 0.019027 |
| Длина, см | 31.6 | 31.6 |
| Высота, см | 11.9 | 11.9 |
| Ширина, см | 50.6 | 50.6 |
| Способ нанесения информации | На стикер | На стикер |
