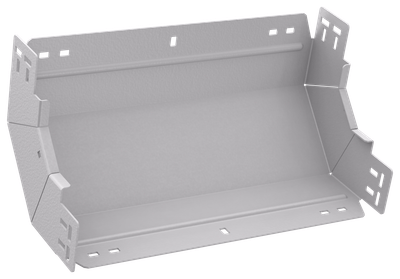

ESCA 7 Поворот вертикальный внутренний 90град 100х300-2,0 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Высота кабельного лотка , мм | 100 |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 100 |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Высота кабельного лотка , мм | 100 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Вид или марка материала | Прочее |
| Длина, мм | 265 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 2,26 |
| Защитное покрытие поверхности | Порошковая окраска |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 9016 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина ответвления, мм | 300 |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Материал | Сталь |
| Цвет | Чисто белый |
| Отклонение - угол | 90 |
| Исполнение для больших расст-усиленный | Нет |
| Ширина, мм | 300 |
| Толщина металла, мм | 2.0 |
| Монтажная температура, °C | -50...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084495713 | 4610084495713 |
| Вес брутто, кг | 2.26 | 2.26 |
| Вес нетто, кг | 2.26 | 2.26 |
| Объем, м^3 | 0.010947 | 0.010947 |
| Длина, см | 26.5 | 26.5 |
| Высота, см | 13.5 | 13.5 |
| Ширина, см | 30.6 | 30.6 |
| Способ нанесения информации | На стикер | На стикер |
