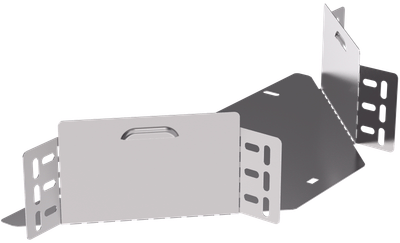

ESCA 3 Отвод Т-образный 100х200-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Толщина металла, мм | 0,6 |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,51 |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота кабельного лотка , мм | 100 |
| Толщина металла, мм | 0,6 |
| Степень защиты - IP | IP00 |
| Вес, кг | 0,51 |
| Толщина цинкового покрытия, мкм | 10 |
| Монтажная температура, °C | -50...40 |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 2 |
| Высота, мм | 100 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Нержавеющая сталь травлёная | Нет |
| Длина, мм | 485 |
| Ширина, мм | 200 |
| Ширина ответвления, мм | 200 |
| Материал | Сталь |
| Вид или марка материала | Прочее |
| Температура эксплуатации, °C | -50...40 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Модель или исполнение | Интегрированный разъем |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084647693 |
| Вес брутто, кг | 5.1 |
| Вес нетто, кг | 5.1 |
| Объем, м^3 | 0.00078 |
| Длина, см | 61 |
| Высота, см | 0.5 |
| Ширина, см | 25.4 |
| Способ нанесения информации | На стикер |
