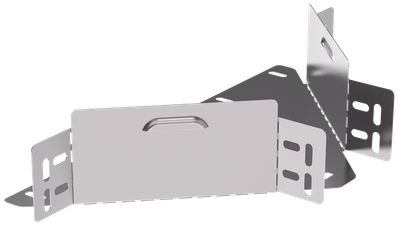

ESCA 3 Отвод Т-образный 80х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Ширина, мм | 100 |
| Длина, мм | 385 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
Описание
Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Ширина, мм | 100 |
| Длина, мм | 385 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Вид или марка материала | Прочее |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Цвет | Светло-серый |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Вес, кг | 0,37 |
| Номер цвета RAL | 7047 |
| Ширина ответвления, мм | 100 |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Высота, мм | 80 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 0,6 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646351 |
| Вес брутто, кг | 3.7 |
| Вес нетто, кг | 3.7 |
| Объем, м^3 | 0.004032 |
| Длина, см | 48 |
| Высота, см | 3.5 |
| Ширина, см | 24 |
| Способ нанесения информации | На стикер |
